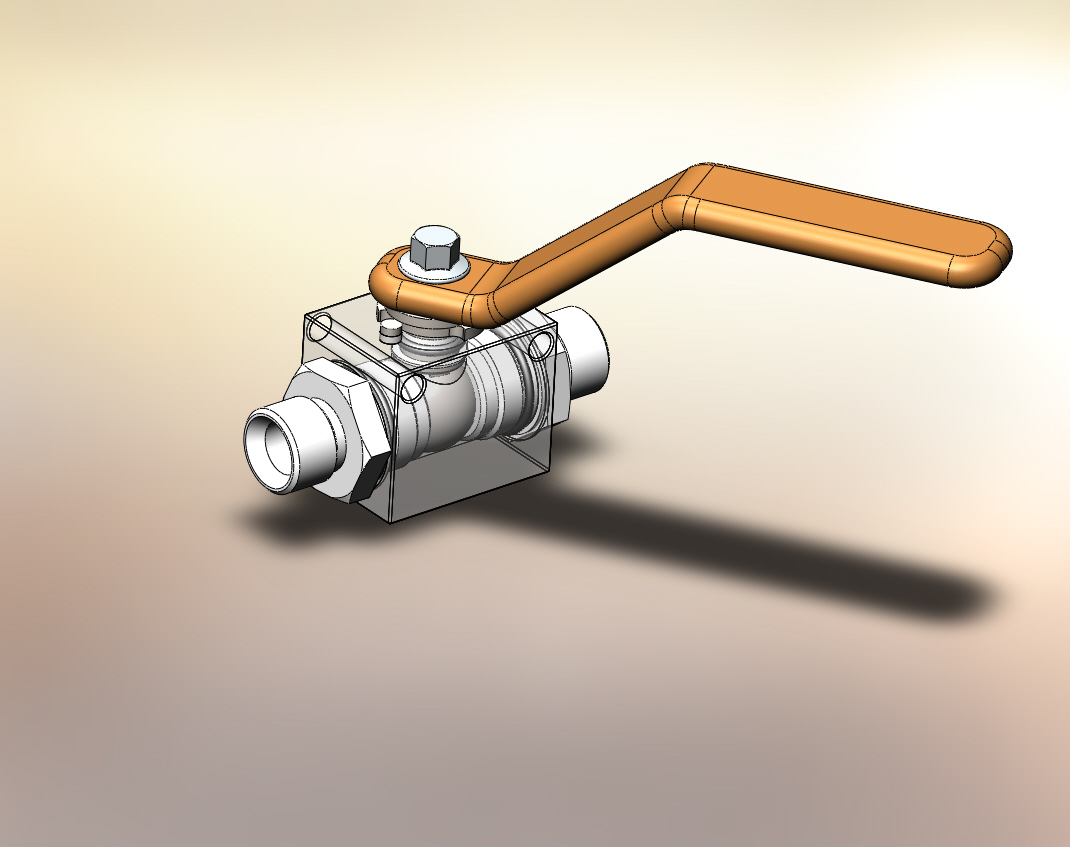

3D Гидравлический двухходовой шаровой кран

Гидравлический двухходовой шаровой кран высокого давления изготовлен из оцинкованной углеродистой стали. Рабочая температура от -30С до +110С. Внутренний шарик покрыт твердой хромированной сталью и герметизирован полиформальдегидом. Он фиксируется, как в открытом, так и в закрытом положении при помощи запорной шайбы, поворотом рукояти.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2012

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / 3D Гидравлический двухходовой шаровой кран

3Д Гидравлический двухходовой шаровой кран\болт.SLDASM
3Д Гидравлический двухходовой шаровой кран\Сборка Двухходовый кран.SLDASM
3Д Гидравлический двухходовой шаровой кран\Сборка Штуцер.SLDASM
3Д Гидравлический двухходовой шаровой кран\Втулка шара.SLDPRT
3Д Гидравлический двухходовой шаровой кран\Кольцо 10,5х14.SLDPRT
3Д Гидравлический двухходовой шаровой кран\Корпус.SLDPRT
3Д Гидравлический двухходовой шаровой кран\Ручка крана.SLDPRT
3Д Гидравлический двухходовой шаровой кран\Стопорное кольцо.SLDPRT
3Д Гидравлический двухходовой шаровой кран\Уплотнение шара.SLDPRT
3Д Гидравлический двухходовой шаровой кран\Уплотнительное кольцо 2.SLDPRT
3Д Гидравлический двухходовой шаровой кран\Уплотнительное кольцо.SLDPRT
3Д Гидравлический двухходовой шаровой кран\Шайба 1.SLDPRT
3Д Гидравлический двухходовой шаровой кран\Шайба 2.SLDPRT
3Д Гидравлический двухходовой шаровой кран\Шайба уплотнительная 18х14.SLDPRT
3Д Гидравлический двухходовой шаровой кран\Шар крана.SLDPRT
3Д Гидравлический двухходовой шаровой кран\штифт.SLDPRT
3Д Гидравлический двухходовой шаровой кран\Штуцер.SLDPRT
3Д Гидравлический двухходовой шаровой кран\Щтуцер 2.SLDPRT
3Д Гидравлический двухходовой шаровой кран
