Двигатель Стирлинга по начертательной геометрии

МАМИ
Кафедра "теплоэнергетики и теплотехники"
Курсовой проект по дисциплине "Начертательная геометрия и Инженерная графика"
Москва 2015

Двигатель Стирлинга. Рабочая сборка, при воздействии на рабочие узлы двигатель приходит в движение.

Состав: Двигатель Стирлинга, Деталировка(Вытеснитель, Камера нагрева, Камера Охлаждения, Кривошип вытеснителя и т.д) 3D сборка

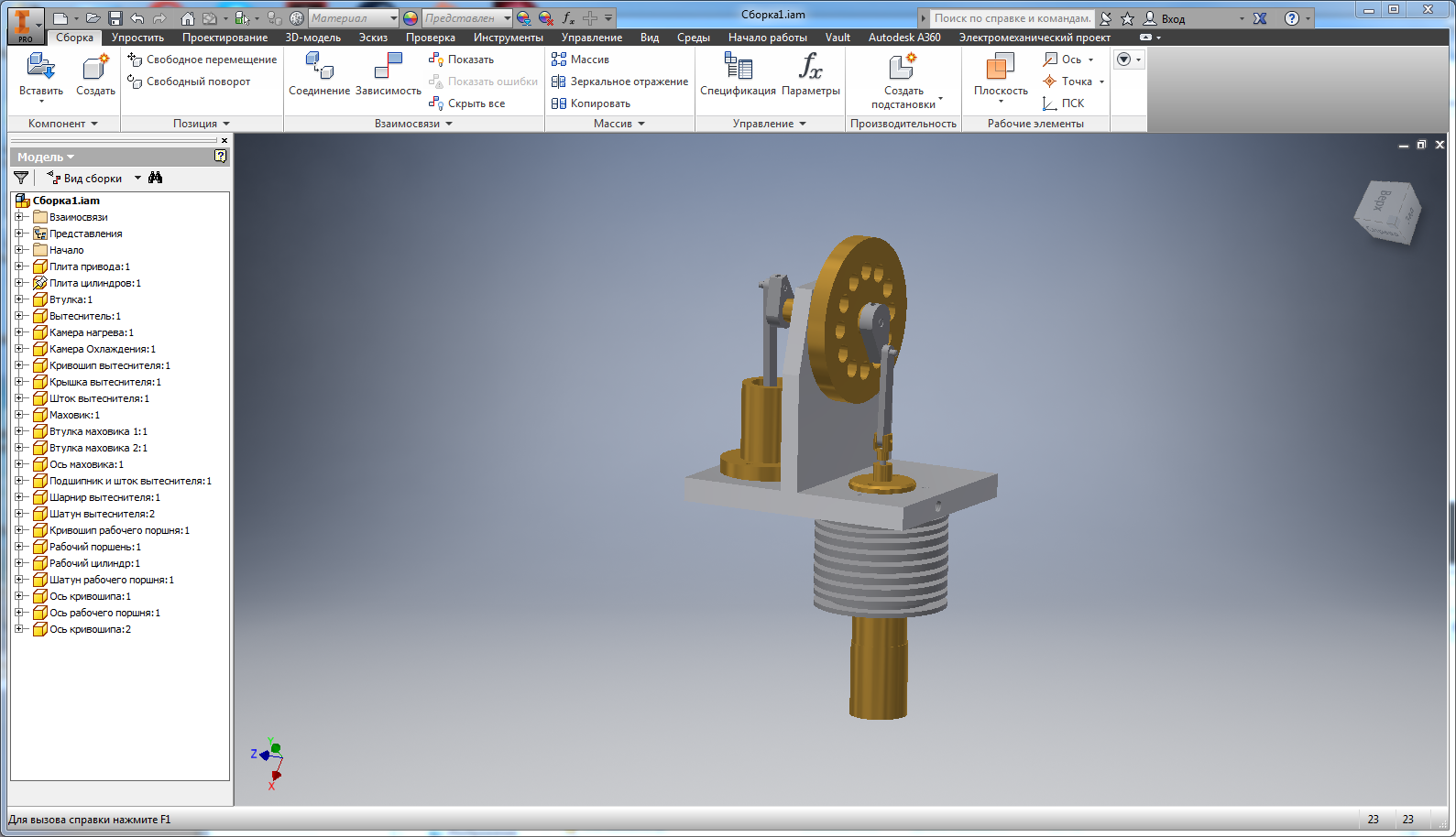

Софт: Autodesk Inventor 16

Файлы:

Каталог
Машиностроение и механика
Двигатели
Двигатель Стирлинга по начертательной геометрии

Втулка.ipt

Рабочий поршень.ipt

Втулка маховика 1.ipt

Подшипник и шток вытеснителя.ipt

Камера нагрева.ipt

Ось шарнира вытеснителя.ipt

Камера Охлаждения.ipt

Крышка вытеснителя.ipt

Ось рабочего поршня.ipt

Рабочий цилиндр.ipt

Шатун рабочего поршня.ipt

Маховик.ipt

Подшипник.ipt

Плита цилиндров.ipt

Шатун вытеснителя.ipt

Вытеснитель.ipt

Втулка маховика 2.ipt

Плита привода.ipt

Шток вытеснителя.ipt

Сборка1.iam

Кривошип вытеснителя.ipt

Ось кривошипа.ipt

Ось маховика.ipt

Шарнир вытеснителя.ipt

Кривошип рабочего поршня.ipt

Вытистнитель.ipt
