Элеватор И.05.03.00.00

Магнитогорский государственный технический университет им. Г.И.Носова
Кафедра начертательной геометрии и инженерной графики
Элеватор
Магнитогорск 2016
Элеватор. 23 вариант

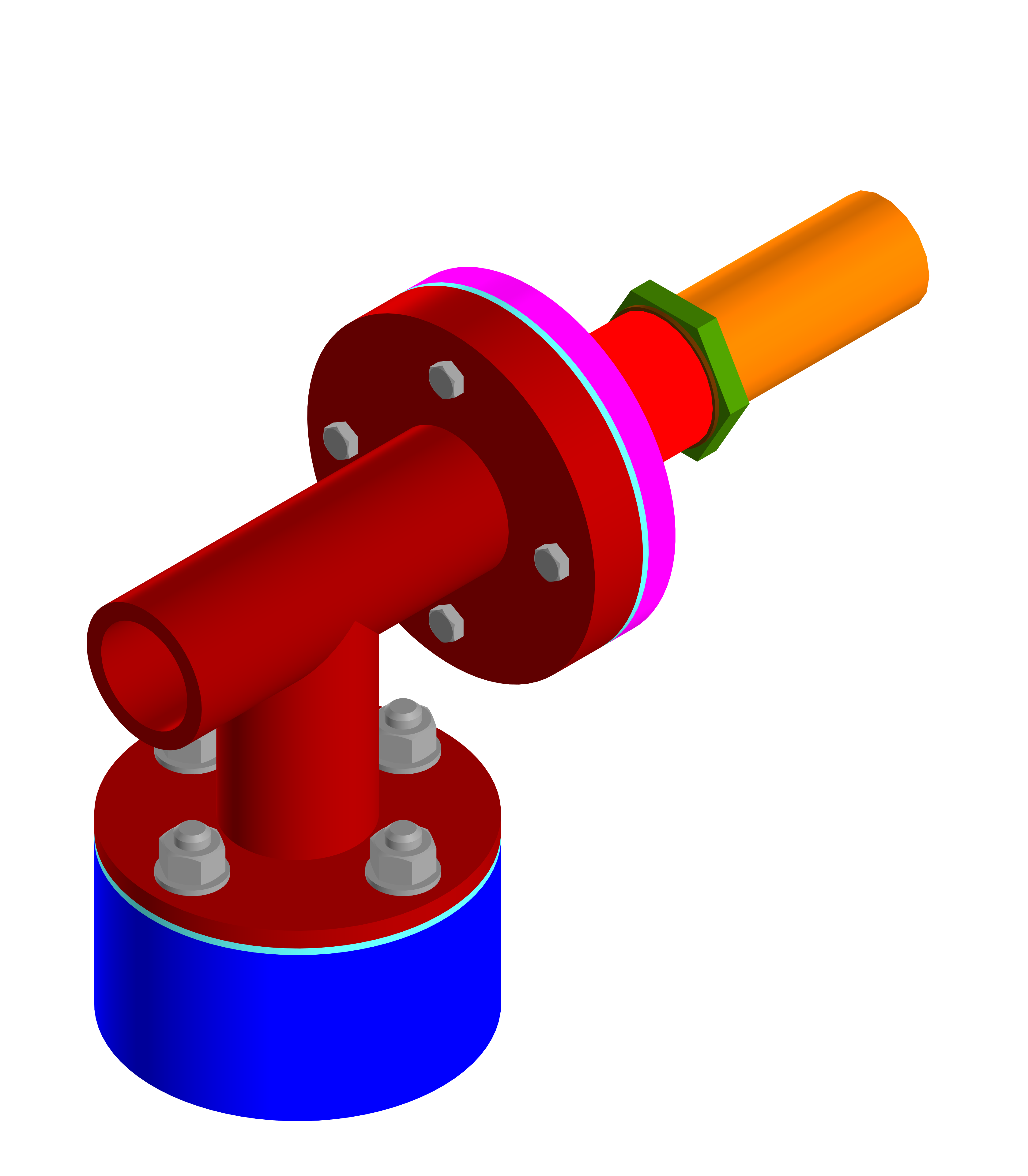

В данной работе представлена 3Д модель элеватора по размерам, соответствующим варианту 23 самостоятельной работы по инженерной графике.

3D Модели Инженерная графика Элеватор

Автор

Владимир Ашаткин

Дата

18.06.2025

Язык

Русский

Состав

3D модель, деталировка

Софт

КОМПАС-3D 18.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Вариант 23
- Деталь трубопровода местной системы.m3d
- И.05.03.00.00 Элеватор.a3d
- И.05.03.00.00 Элеватор.stp
- И.05.30.00.01 СОПЛО.m3d
- И.05.30.00.02 ВТУЛКА.m3d
- И.05.30.00.03 КРЫШКА.m3d
- И.05.30.01.00 КОРПУС
  - И.05.30.01.00 КОРПУС.a3d
  - И.05.30.01.01 ПАТРУБОК.m3d
  - И.05.30.01.02 ПАТРУБОК.m3d
  - И.05.30.01.03 ФЛАНЕЦ.m3d
  - И.05.30.01.04 ФЛАНЕЦ.m3d
- Прокладка.m3d
- Прокладка_2.m3d
