Элеватор ЦГ-650

Элеватор ЦГ-650 начерчен согласно ГОСТ 2036-77, применяется для вертикального транспортирования насыпных материалов с помощью ковшей

1.Производительность элеватора ,м3/час -102
2.Насыпная масса транспортируемого материала , m/м3. -до 1.8
3.Высота Н элеватора -до 25
4.Ёмкость ковша ,л -16.8
5.Коэффициент заполнения ковшей -0.6....0.8
6.Род транспортируемого материала - мелкокусковый-сыпучий,
малообразивный.
7.Наибольший размер кусков,мм -50
8.Диаметр цепного блока,мм -800
9.Скорость движения ковшей ,м/с -1.26
10.Шаг ковшей,мм - 595
11.Тип цепи -Н25х75-11,8 7звеньев
12.Габаритные размеры: длина,мм -2750
ширина,мм -2844
13.Электродвигатель,тип -4А 180М6У3
мощность,кВт -18,5
частота вращения,об/мин-1000
14.Редуктор -ЦГУ-315М-31,5-12
15.Температура транспортируемого материала,град -до60
16.Масса элеватора,кг -см. таблицу

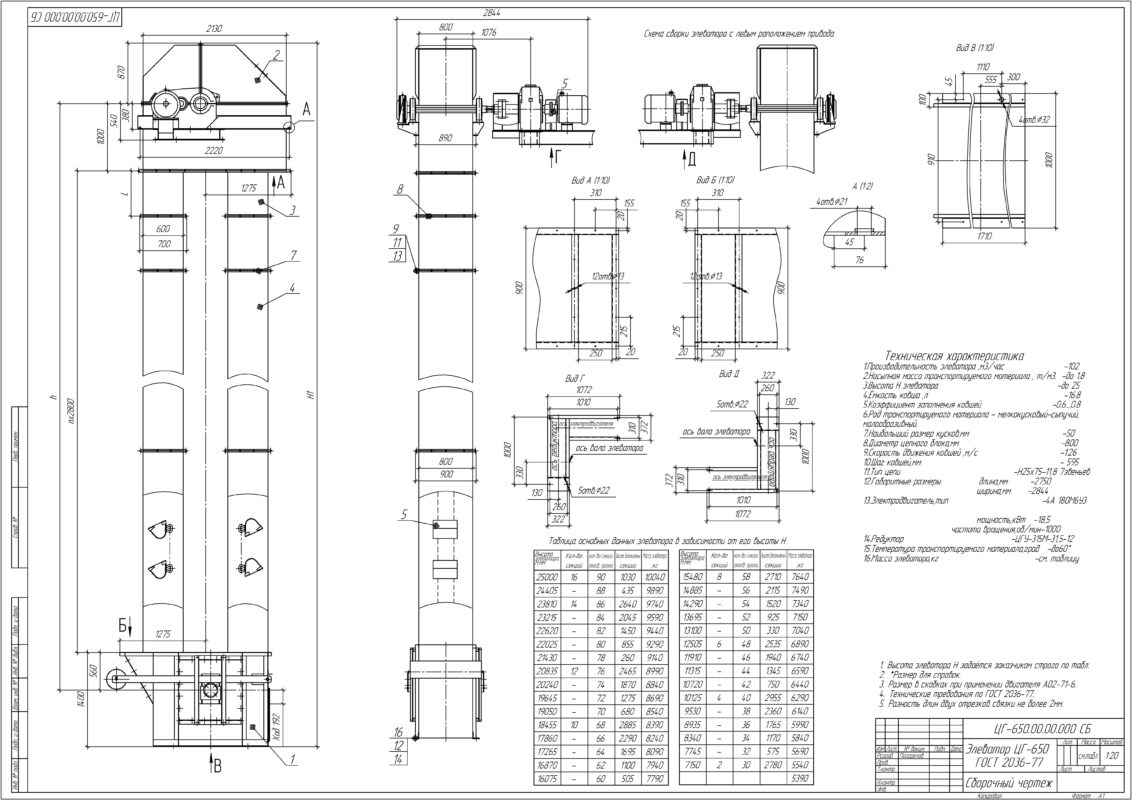

Состав: Сборочный чертеж, спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:
Элеватор ЦГ-650\ЦГ-650.00.00.000 СБ.cdw
Элеватор ЦГ-650\ЦГ-650.00.00.000 СБ.jpg
Элеватор ЦГ-650\ЦГ-650.00.00.000.spw
