Проектирование ковшевого элеватора

Вятская государственная сельскохозяйственная академия, Кафедра сопротивления материалов и деталей машин, Подъемно-транспортные машины, 2013

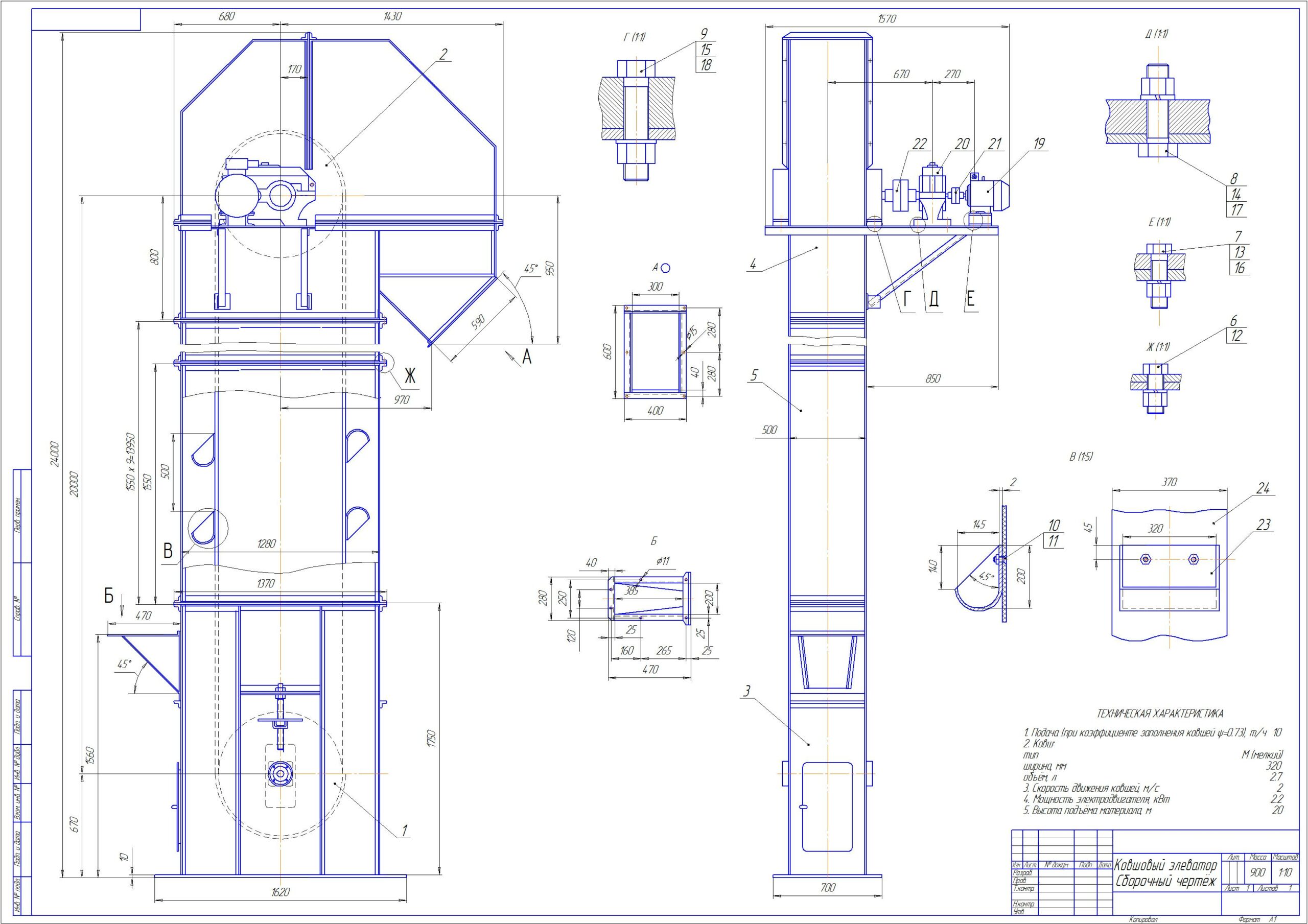

В данном курсовом проекте разрабатывается ковшовый элеватор.
1. Подача (при коэффициенте заполнения ковшей =0.73), т/ч 10
2. Ковш:
тип М (мелкий)
ширина, мм 320
объём, л 2.7
3. Скорость движения ковшей, м/с 2
4. Мощность электродвигателя, кВт 2.2
5. Высота подъёма материала, м 20

Состав: Ковшовый элеватор (СБ), Электродвигатель, Редуктор, Деталировка (секция элеватора, муфта упругая втулочно-пальцевая, муфта упругая втулочно-пальцевая), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:
Ковшовый элеватор\Двигатель к нории.bak
Ковшовый элеватор\Двигатель к нории.cdw
Ковшовый элеватор\Ковшевый элеватор.bak
Ковшовый элеватор\Ковшовый элеватор.cdw
Ковшовый элеватор\муфта к нории 2.bak
Ковшовый элеватор\муфта к нории 2.cdw
Ковшовый элеватор\муфта к нории1.bak
Ковшовый элеватор\муфта к нории1.cdw
Ковшовый элеватор\ПЗ.doc
Ковшовый элеватор\Редуктор к нории.bak
Ковшовый элеватор\Редуктор к нории.cdw
Ковшовый элеватор\Содержание OneNote.onetoc2
订 \䨪 ਨ.bak
订 \䨪 ਨ.cdw
订 \䨪 ᥪ樨.bak
订 \䨪 ᥪ樨.cdw
Ковшовый элеватор\Спецификация нории 2.bak
Ковшовый элеватор\Спецификация нории 2.cdw
Ковшовый элеватор\Средняя часть элеватора.bak
Ковшовый элеватор\Средняя часть элеватора.cdw
