КОМПАС 3D 18

Проектирование ленточного элеватора

Тверской государственный технический университет
Кафедра строительные дорожные машины и оборудование
Курсовой проект по дисциплине "Машины непрерывного транспорта"
На тему: "Проектирование ленточного элеватора"
Тверь 2018

1. Данные для расчёта:
1.1. Производительность: Q = 25 т/ч;
1.2. Горизонтальная проекция трассы транспортирования: - ;
1.3. Высота транспортирования: Н = 40 м;
1.4. Класс использования по времени: В2;
1.4.1. Класс использования производительности: ПЗ;
1.4.2. Класс использования по грузоподъемности : НЗ;
1.4.3. Класс использования по нагружению: ЦЗ;
1.5. Место установки: закрытое помещение;
1.5. Тип загрузочного устройства: патрубок;
1.5.1. Тип разгрузочного устройства: рассчитать;
1.6. Вид груза: цемент;
1.6.1. Насыпная плотность: p = 1300 кг/м3 ;
1.6.2. Степень абразивности: Д;
1.6.3. Крупность, размер частиц: a = 0,001…..0,05 мм;
1.6.4. Угол естественного откоса в покое: Фn = 40о;
1.6.5. Подвижность частиц: лёгкая.

В данной работе рассматривается ленточный элеватор, предназначенный для подъема цемента на указанную высоту, проведен подбор технических средств.

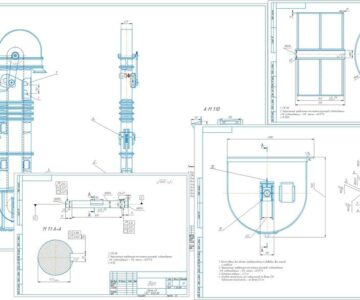

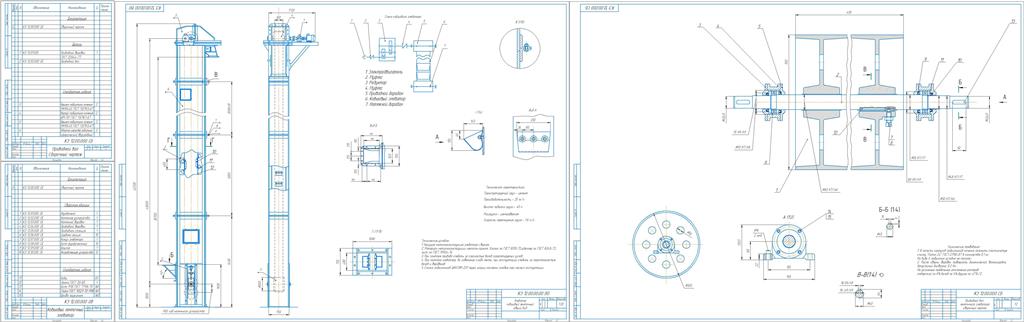

Графическая часть содержит общий вид элеватора ленточного, и приводной вал

Содержание.
1. Исходные данные: 2
2. Конструкторская схема элеватора. 3
Введение 3
3. Выбор необходимых параметров 6
4. Расчёт распределённых нагрузок 7
5. Тяговый расчёт 8
6. Проектирование привода элеватора. 11
7. Подбор муфт. 17
8. Проектирование кожуха элеватора 19
9. Выбор конструкции останова 21
10. Расчёт и проектирование натяжного устройства 23
11. Прочностные расчёты. 24
12. Выбор подшипников 27
13. Проектирование металлоконструкции ковшового элеватора 29
Список используемой литературы 30

Состав: Элеватор ковшовый ленточный (ВО), Приводной вал (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V16
