КОМПАС 3D 18

Элеватор

Магнитогорский государственный технический университет им. Г.И.Носова
Кафедра начертательной геометрии и инженерной графики
Элеватор, сборочный чертеж
Магнитогорск 2016

Элеватор. 14 вариант

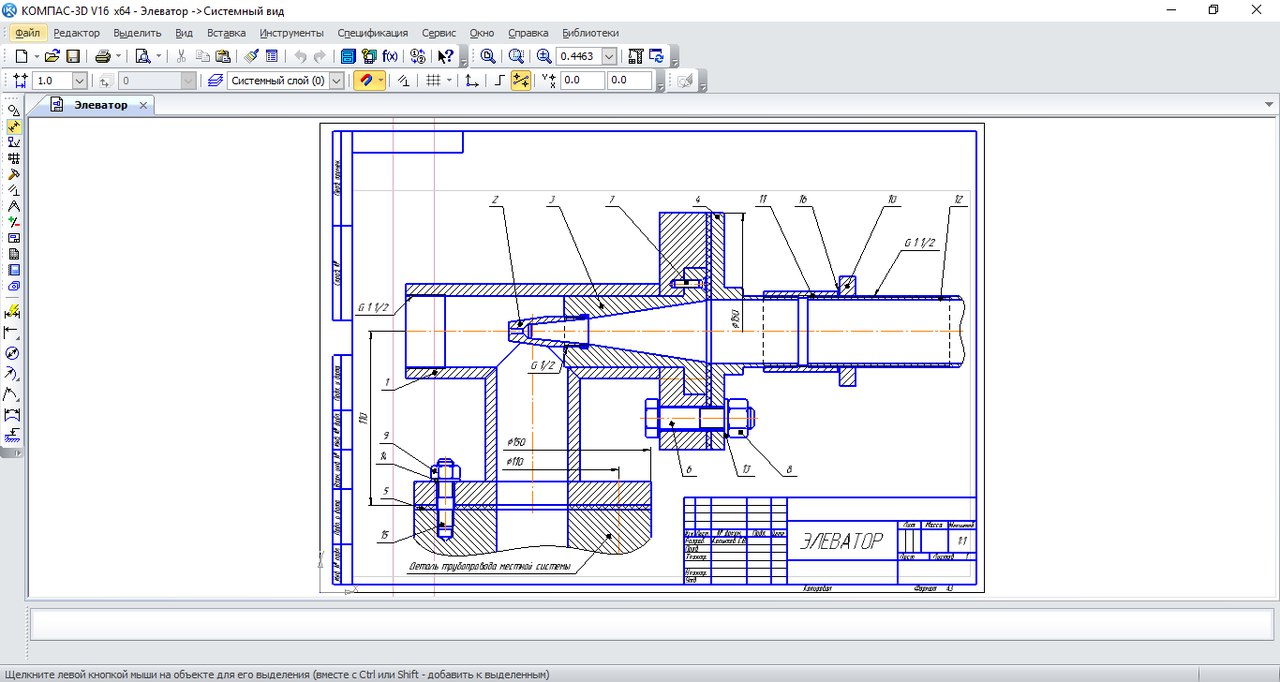

В данной работе представлено изображение элеватора по размерам, соответствующим варианту 14 самостоятельной работы по инженерной графике.
Графическая часть содержит структурную схему элеватора.
Содержание: Корпус, спецификация к корпусу, элеватор, спецификация к элеватору.

Состав: Элеватор (СБ), корпус, спецификация Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Просмотр файлов
Элеватор\Корпус.cdw
Элеватор\Спецификация Корпус.spw
Элеватор\Спецификация Элеватор.spw
Элеватор\Элеватор.cdw
