Сборка по описанию
2023
По заданной схеме, описанию и чертежам деталей выполнить основной комплект конструкторских документов изделия.
- Главная -
- Чертежи -
- Начертательная геометрия и Инженерная графика -
- Масленка сборка по описанию (14 вариант)
Масленка сборка по описанию (14 вариант)
0
1
169
2
0
50
Сообщить о проблеме
Автор
user-8023630
Дата
06.06.2023
Язык
Русский
Состав

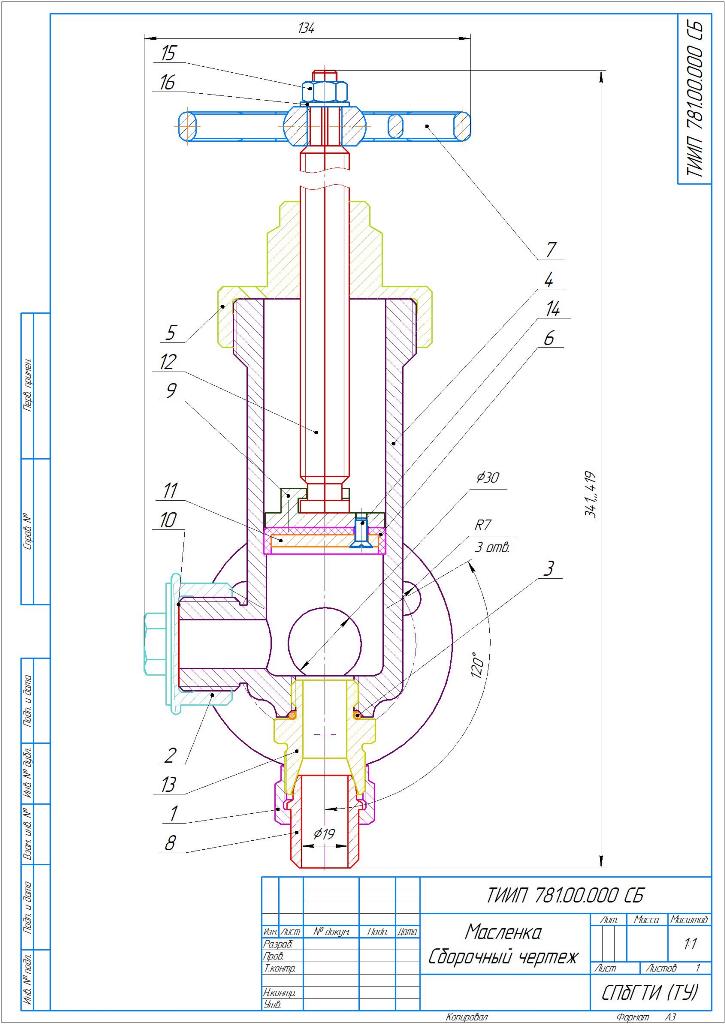

Масленка (СБ), Спецификация, Чертежы деталей (гайка накидная штуцера, заглушка, кольцо уплотняющее, корпус, крышка, манжета, маховик, ниппель, поршень, прокладка, шайба, шпиндель, штуцер концевой)
