Конкурс асов 3D-моделирования

Масленка

Санкт-Петербургский Политехнический Университет
Кафедра инженерной
графики и дизайна
Пояснительная записка
к курсовому проекту
"Сборка по схеме"
Масленка
КИГД. 330515.000 ПЗ

Санкт-Петербург 2014

Содержание
Введение...............................................................................................................................3 1. Масленка......................................................................................................................4
1.1 Назначение и область применения...................................................................................................................................4
1.2 Принцип действия масленки.........................................................................................................................................4
1.3 Конструкция масленки.........................................................................................................................................4
2. Разработка сварной конструкции шпинделя..............................................................................................................................6
2.1 Анализ конструктивных форм шпинделя........................................................................................................................................6
2.2 Разработка сварной конструкции шпинделя. Выбор способа сварки........................................................................................................................7
2.3 Выбор заготовок...................................................................................................8
Заключение......................................................................................................................9
Литература..................................................................................................................10

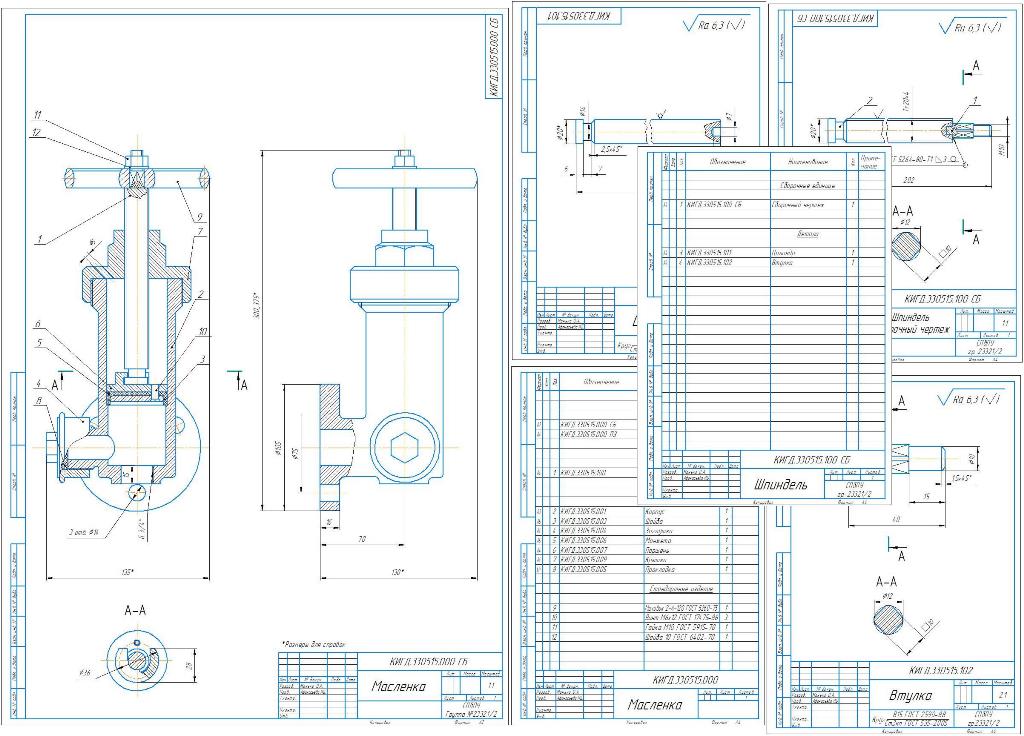

Состав: Сборочный чертеж (СБ), Деталировка, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15

Файлы:
1cha_st.cdw
2chast.cdw
KIGD_330515_100_SB.spw
Prirneng-2.cdw
PZ_1.kdw
sborka.cdw
Spetsifikatsia_na_pechat.spw
