Форсунка Боголюбов МЧ00.08

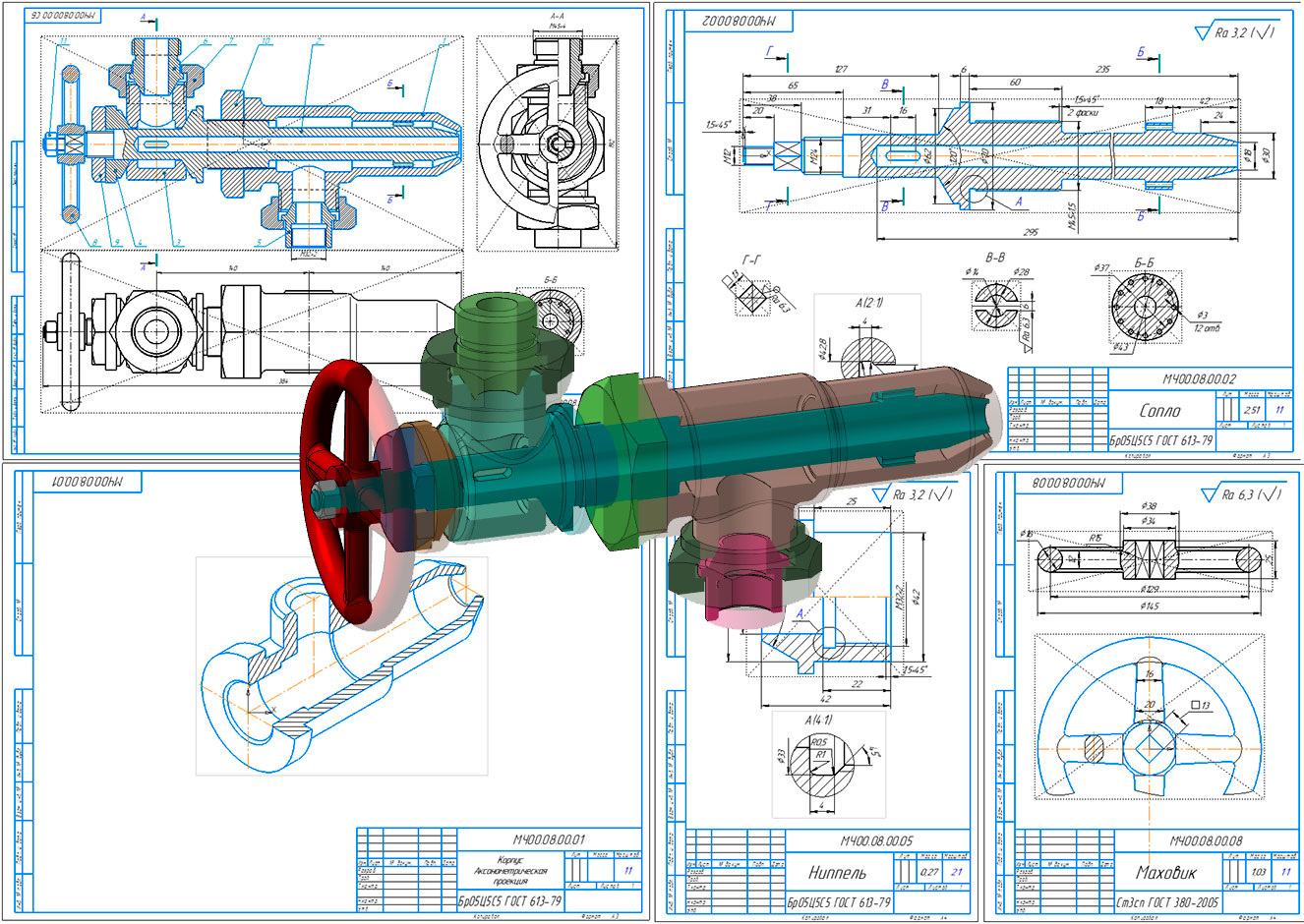

Задание МЧ00.08.00.00.СБ из альбома "Чтение и деталирование сборочных чертежей" С.К.Боголюбов. Создание параметрической 3D-модели сборочной единицы "Форсунка" в среде КОМПАС-3D
В данной работе рассматривается форсунка. Форсунка предназначена для распыления жидкого топлива при сжигании его в топках паровых котлов. Задание: Выполнить чертежи деталей позиций 1...8. Построить аксонометрическую проекцию детали позиции 1. Материал деталей позиций 1...7 - Бр05С5С5 ГОСТ 613-79, деталь позиции 8 - Ст 3 ГОСТ 380-71.

Состав: 3D Сборка, Сборочный чертеж (СБ), Деталировка, Спецификация

Софт: КОМПАС-3D V17
