Форсунка альбом Боголюбова МЧ00.08

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Поточное задание по дисциплине "Инженерная графика"
Мелитополь 2015

Задание МЧ00.08.00.00.СБ из альбома "Чтение и деталирование сборочных чертежей" С.К.Боголюбов
Форсунка предназначена для распыления жидкого топлива при сжигании его в топках паровых котлов. Задание: Выполнить чертежи деталей позиций 1...8. Построить аксонометрическую проекцию детали позиции 1. Материал деталей позиций 1...7 - Бр05С5С5 ГОСТ 613-79, деталь позиции 8 - Ст 3 ГОСТ 380-71.

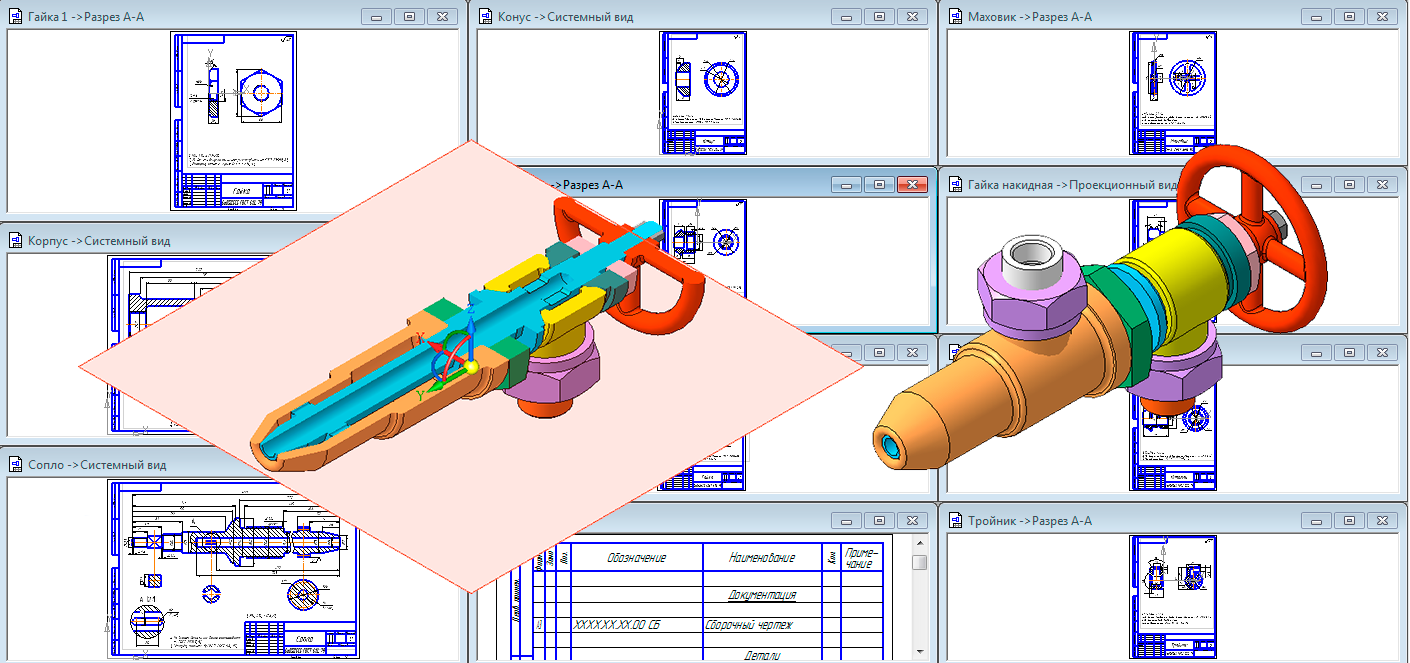

Состав: Деталировка, спецификация, 3D Сборка Язык документа

Софт: КОМПАС-3D 15.2

Сайт: www

Файлы:
Форсунка/
Форсунка/2D/
Форсунка/2D/Ниппель 2.cdw
Форсунка/2D/Гайка накидная.cdw
Форсунка/2D/Гайка 1.cdw
Форсунка/2D/Гайка 2.cdw
Форсунка/2D/Сопло.cdw
Форсунка/2D/Ниппель.cdw
Форсунка/2D/Конус.cdw
Форсунка/2D/Корпус.cdw
Форсунка/2D/Спецификация.spw
Форсунка/2D/Тройник.cdw
Форсунка/2D/Маховик.cdw
Форсунка/3D/
Форсунка/3D/Сопло.m3d
Форсунка/3D/Маховик.m3d
Форсунка/3D/Ниппель 2.m3d
Форсунка/3D/Тройник.m3d
Форсунка/3D/Гайка 1.m3d
Форсунка/3D/Ниппель.m3d
Форсунка/3D/Сборка.a3d
Форсунка/3D/Корпус.m3d
Форсунка/3D/Конус.m3d
Форсунка/3D/Гайка накидная.m3d
Форсунка/3D/Гайка 2.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Дата: 2015-03-13
Просмотры: 16428
6 комментариев
    1

    Размеры не совпадают с Боголюбовскими.

      2

      есть разные издания

    3
    Пользователь

    В какой версии компаса сделаны чертежи???!!!

      4

      Софт: КОМПАС-3D 15.2

    5

    Какой общий размер допустим сопла? Издания разные, не хотелось бы ошибиться

    6

    длина 450 внутр. д. 16
