Форсунка деталировка и сборочный чертеж

ГИЭИ(филиал ИжГТУ им М.Т. Калашникова). Кафедра специальных инженерных наук. Методы компьютерного конструирования. Форсунка СБ. 2013

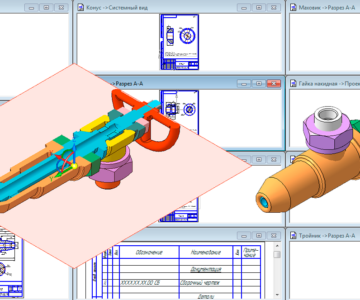

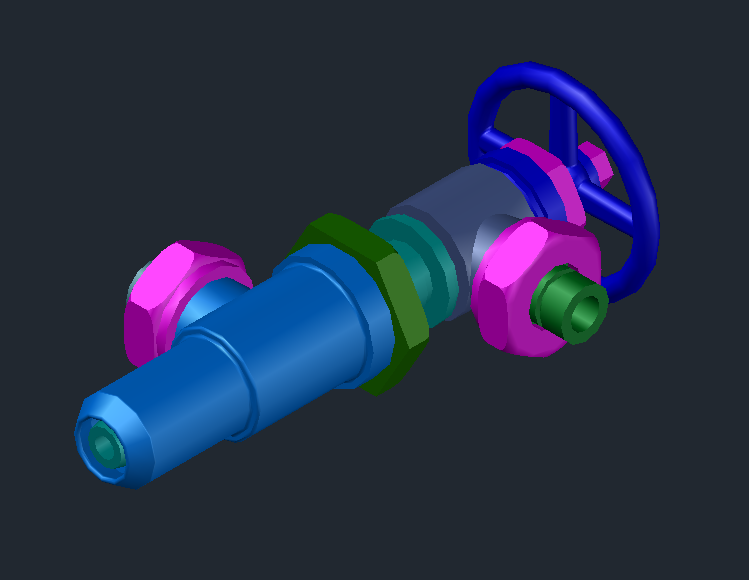

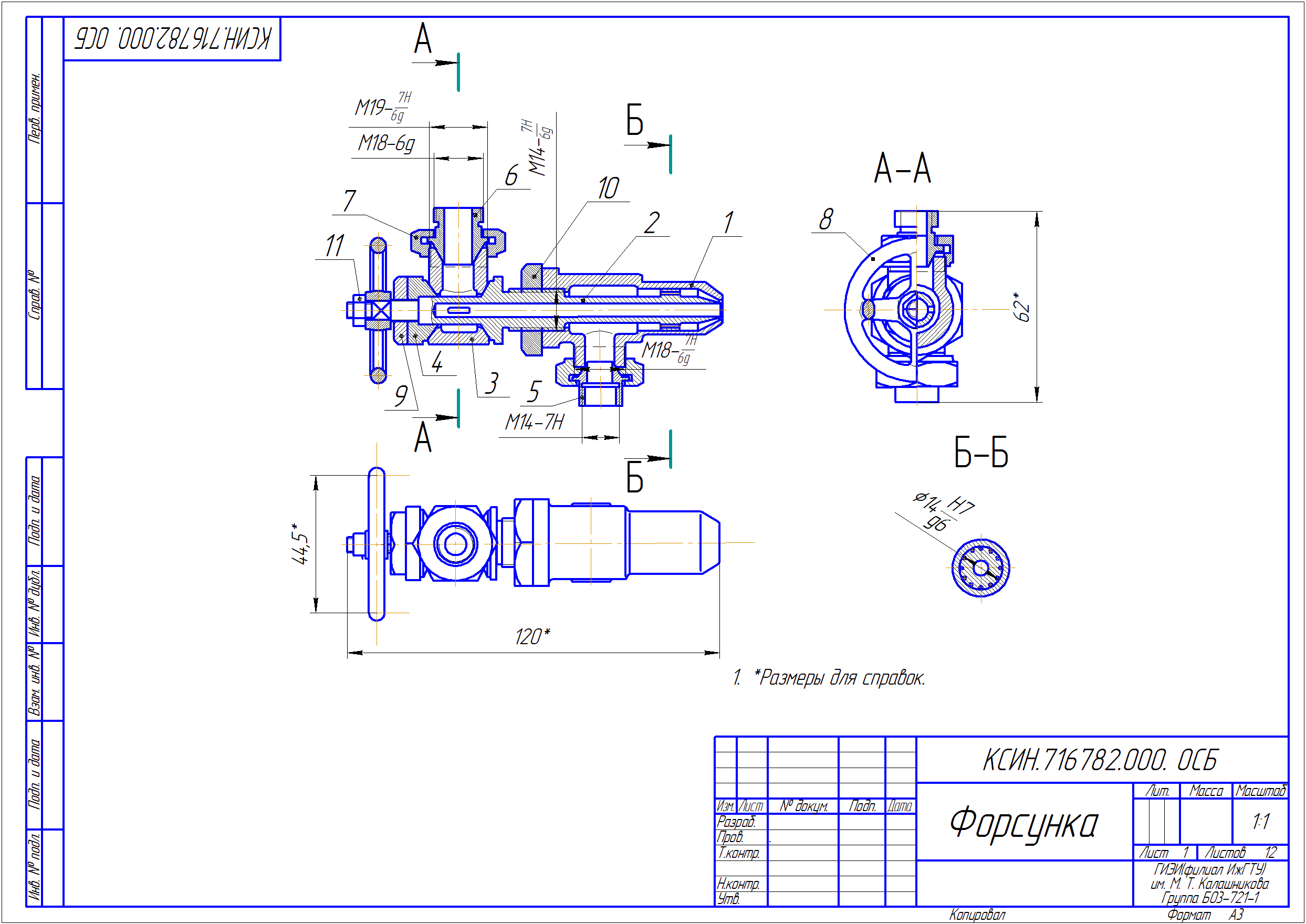

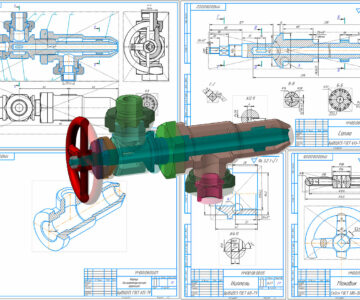

В данной работе рассматривается форсунка. Форсунка предназначена для распыления жидкого топлива при сжигании его в топках паровых котлов. Задание: Выполнить чертежи деталей позиций 1...8. Построить аксонометрическую проекцию детали позиции 1. Материал деталей позиций 1...7 - Бр05С5С5 ГОСТ 613-79, деталь позиции 8 - Ст 3 ГОСТ 380-71. Задание взято из альбома "Чтение и деталирование сборочных чертежей" С.К.Боголюбов(Курсовая работа).

Состав: Сборочный чертеж (СБ), Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
курсовик МКК/
курсовик МКК/3 позиция.cdw
курсовик МКК/Сборочный чертеж форсунки.cdw
курсовик МКК/позиция 9.cdw
курсовик МКК/1 позиция в 3D.m3d
курсовик МКК/1 позиция.cdw
курсовик МКК/1 позиция в димметрии.cdw
курсовик МКК/2 позиция.cdw
курсовик МКК/позиция 7.cdw
курсовик МКК/Позиция 6.cdw
курсовик МКК/Позиция 5.cdw
курсовик МКК/Позиция 8.cdw
курсовик МКК/Позиция 4.cdw
курсовик МКК/Спецификация.spw
курсовик МКК/Позиция 10.cdw
