Инженерная практика

Газовый редуктор 3D сборка

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Поточное задание по дисциплине "Инженерная графика"
Мелитополь 2015

Техническая характеристика
Рабочая среда - смазка М10Г ГОСТ 3247-85
Давление, МПа:
номинальный 0,3
максимальный 0,5
Габаритные размеры, мм 219х74х74
Масса, кг 1,86

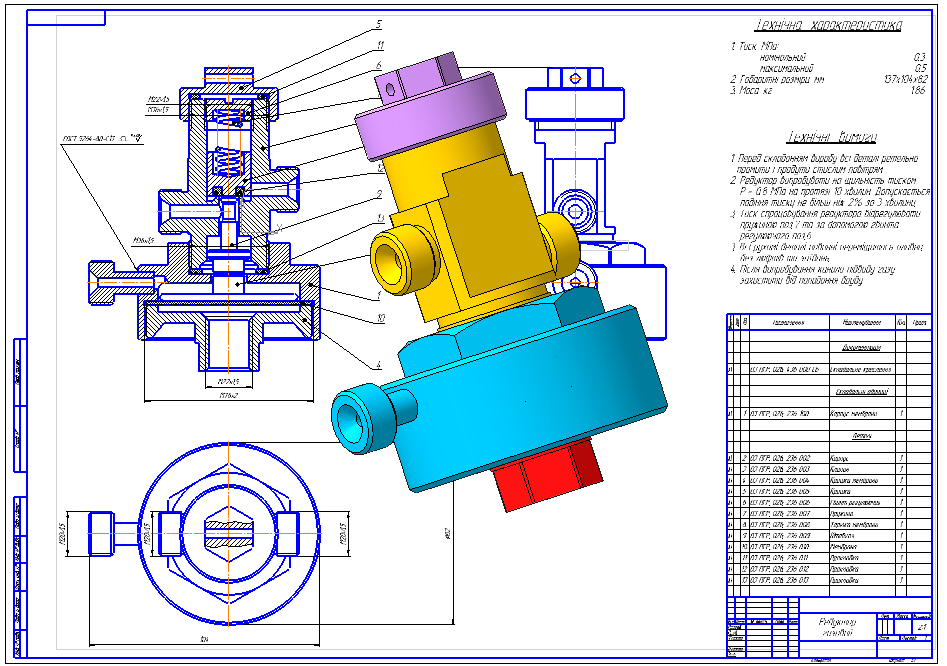

Состав: 3D Сборка, Сборочный чертеж (СБ), Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D 15.2

Сайт: www

Просмотр файлов
3D/
3D/Винт регулировочный.m3d
3D/Клапан.m3d
3D/Корпус мембраны.m3d
3D/Корпус.m3d
3D/Крышка мембраны.m3d
3D/Крышка.m3d
3D/Мембрана.m3d
3D/Прокладка 1.m3d
3D/Прокладка 2.m3d
3D/Прокладка 3.m3d
3D/Пружина.m3d
3D/Сборка редуктор газовый.a3d
3D/Тарелка мембраны.m3d
3D/Толкатель.m3d
3D/Штуцер.m3d
2D/
2D/Винт регулировочний.cdw
2D/Клапан.cdw
2D/Корпус мембраны.cdw
2D/Корпус.cdw
2D/Крышка мембраны 4.cdw
2D/Крышка.cdw
2D/Мембрана.cdw
2D/Прокладка 1.cdw
2D/Прокладка 2.cdw
2D/Прокладка 3.cdw
2D/Пружина.cdw
2D/Сборка Редуктор газовий .cdw
2D/Тарелка мембраны.cdw
2D/Штовхач.cdw
