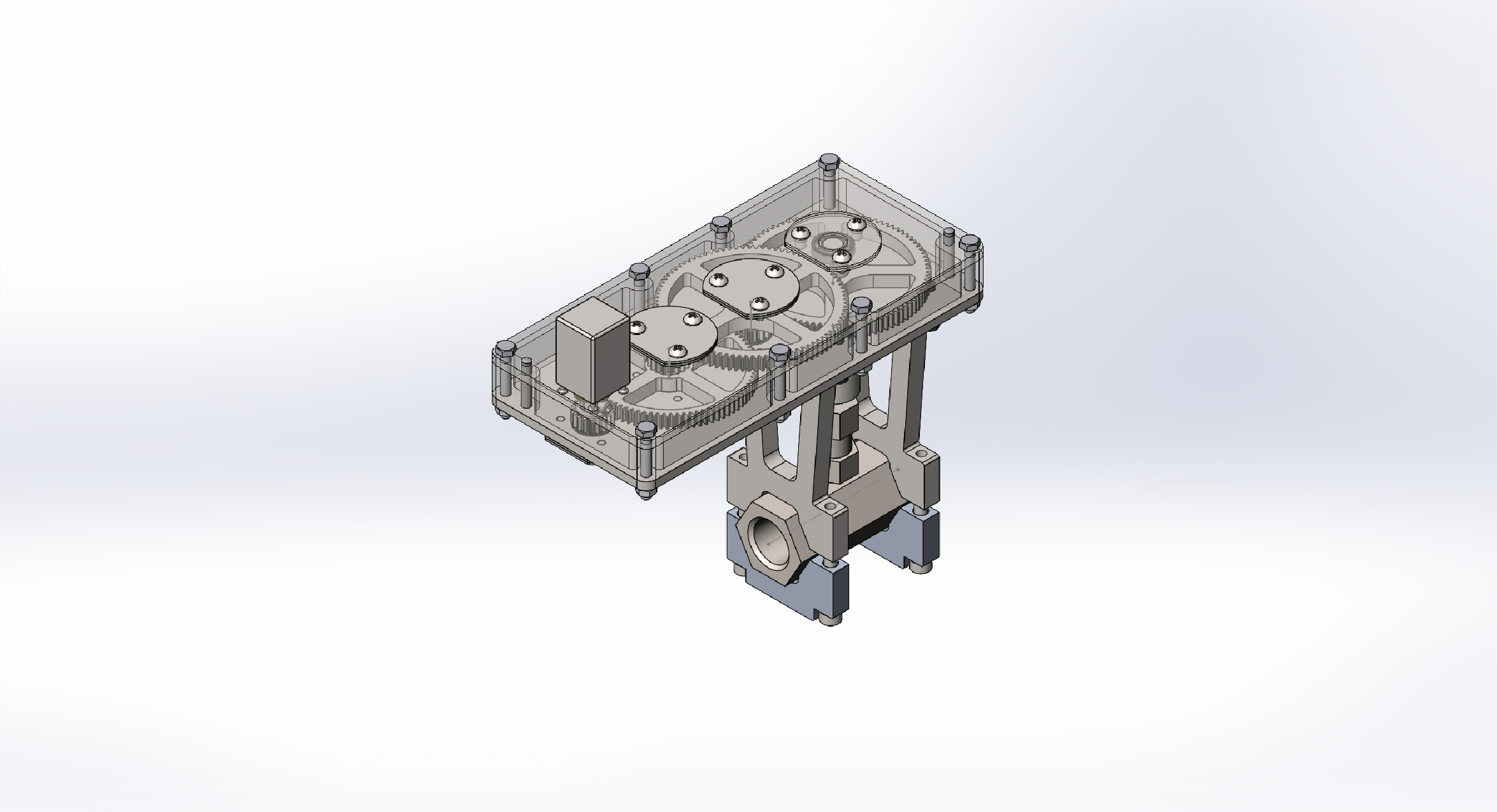

Привод вентиля газового.
Вентиль игольчатый G 1/2
Редуктор шестеренчатый.
Шаговый электродвигатель в качестве привода.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Редуктор вентиля газового
Редуктор вентиля газового
0
0
49
0
0
50
Дата
16.06.2020
Язык
Русский
Состав
ТМСА.000.050 Привод10s.SLDDRW чертеж СБ; ТМСА.000.050 Приводs.SLDASM 3D СБ+деталировка
Софт
SolidWorks 20
Как открыть?
Содержимое архива
-
PrivVmastab3
-
ТМСА.564211.00.120СБ_ Модернизация крана 15лс546к Ду157,6ss.SLDASM
-
Винт М5-6gх40. 8.8 ГОСТ 11738-847,6ss.SLDPRT
-
ТМСА.000.124 Крышкаs.SLDPRT
-
Подшипник 4А-1000088 ГОСТ10058-90s.SLDASM
-
ТМСА.000.122 Колесо90.0s.SLDPRT
-
ТМСА.000.130 Вентиль с кронштейномs.SLDASM
-
ТМСА.000.121 Шестерня18s.SLDPRT
-
Штифт ф2х12 ГОСТ 3128-80_Штифт7,6ss.SLDPRT
-
ТМСА.000.154 Втулкаs.SLDPRT
-
Кольцо A20.50 ХГА.Ц15.хр ГОСТ 13942-86s.SLDPRT
-
ТМСА.000.138 Шайба18s.SLDPRT
-
ТМСА.000.050 Приводs.SLDASM
-
Штифт 4х25.Хим.Окс.прм. ГОСТ 3128-70s.SLDPRT
-
Шарик 2,4s.SLDPRT
-
ТМСА.000.050 Привод10s.SLDDRW
-
ТМСА.000.161 Кронштейн вентиляs.SLDASM
-
ТМСА.000.173 Переходникs.SLDPRT
-
FL20STH30-0604A Двигательs.SLDPRT
-
ТМСА.000.131 Ось82s.SLDPRT
-
ТМСА.000.134 Ось82s.SLDPRT
-
Болт М4-6gx30.88.013 ГОСТ 7805-70s.SLDPRT
-
ТМСА.000.161 Кронштейн2s.SLDPRT
-
ТМСА.000.133 Корпусs.SLDPRT
-
Винт М2x8-88.013 ГОСТ Р ИСО 7045s.SLDPRT
-
3742.015.250-03.1-Шток7,6ss.SLDPRT
-
Чертеж редуктор
-
ТМСА.000.152 Пластина.SLDDRW
-
ТМСА.000.157 Шайба.SLDDRW
-
ТМСА.000.131 Ось.SLDDRW
-
ТМСА.000.158 Шайба.SLDDRW
-
ТМСА.000.134 Ось.SLDDRW
-
ТМСА.000.133 Корпус.SLDDRW
-
ТМСА.000.159 Колесо82.SLDDRW
-
ТМСА.000.154 Втулка.SLDDRW
-
ТМСА.000.173 Переходник.SLDDRW
-
ТМСА.000.100 Редуктор9.SLDDRW
-
ТМСА.000.151 Пластина.SLDDRW
-
ТМСА.000.050 Привод10.SLDDRW
-
ТМСА.000.138 Шайба.SLDDRW
-
ТМСА.000.170 Переходник.SLDDRW
-
ТМСА.000.124 Крышка.SLDDRW
-
ТМСА.000.132 Ось.SLDDRW
-
ТМСА.000.122 Колесо90.SLDDRW
-
ТМСА.000.125 Прокладка.SLDDRW
-
ТМСА.000.172 Переходник.SLDDRW
-
ТМСА.000.137 Втулка.SLDDRW
-
ТМСА.000.161 Кронштейн.SLDDRW
-
-
ТМСА.000.158 Шайбаs.SLDPRT
-
ТМСА.000.137 Втулка18s.SLDPRT
-
Винт М5х6 45Н ГОСТ 28964-917,6ss.SLDPRT
-
ТМСА.000.159 Колесо82s.SLDPRT
-
Винт с цилиндр голов и внутр. шестигр. М4х16 ГОСТ 11738-84 (DIN 912)7,6ss.SLDPRT
-
Гайка М4-6H.8.013 ГОСТ 5915-70s.SLDPRT
-
ТМСА.000.132 Ось82s.SLDPRT
-
ТМСА.000.172 Переходникs.SLDPRT
-
ТМСА.000.125 Прокладкаs.SLDPRT
-
ТМСА.000.170 Переходникs.SLDASM
-
Винт М5х6 45Н ГОСТ 28964-91 7,6s.SLDPRT
-
ТМСА.000.152 Пластина82s.SLDPRT
-
Штифт 2.4x14.Хим. Окс. прм. ГОСТ 3128s.SLDPRT
-
15лс546к Ду15 -Клапан игольчатый без рукоятки7,6ss.SLDASM
-
Корпус крана №15лс54бк 1 27,6ss.SLDPRT
-
ТМСА.000.157 Шайбаs.SLDPRT
-
Шайба 4 013 ГОСТ 6402-70s.SLDPRT
-
ТМСА.564211.00.132_Зажим нижний7,6ss.SLDPRT
-
ТМСА.000.151 Пластина82s.SLDPRT
-
ТМСА.000.100 Редуктор6s.SLDASM
-
Набор штуцеров и др. номалей клапана7,6ss.SLDPRT
-
Внутренняя обоймаs.SLDPRT
-
Винт А2.М4-6gх6.88.016 ГОСТ 17473-80s.SLDPRT
-
