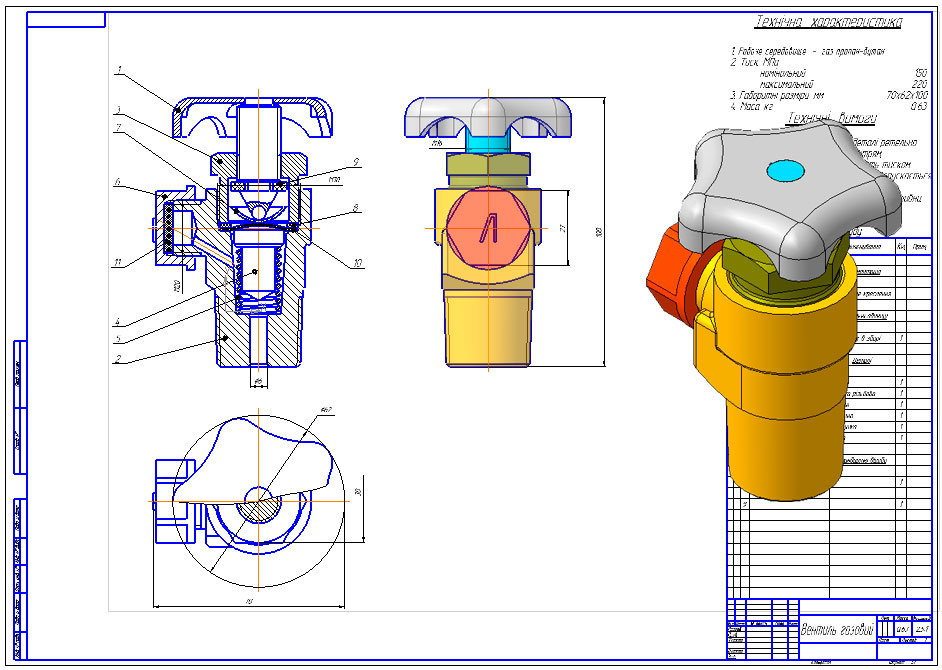

Вентиль газовый

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Поточное задание по дисциплине "Инженерная графика"
Мелитополь 2015

Техническая характеристика:
1. Рабочая среда - газ пропан-бутан
2. Давление, МПа:
          номинальный 150
          максимальный 220
3. Габаритные размеры, мм 70х62х100
4. Масса, кг 0,63

Состав: Сборочный чертеж, деталировка, 3D-модели всех деталей, 3D-сборка, спецификация Язык документа

Софт: КОМПАС-3D 15.2

Сайт: www

Файлы:
2D/
2D/Заглушка.cdw
2D/Клапан.cdw
2D/П'ята.cdw
2D/СБ.cdw
2D/Корпус.cdw
2D/Шпиндель.cdw
2D/Маховичок в зборі.cdw
2D/Втулка резьбовая.cdw
2D/Пружина.cdw
3D/
3D/Заглушка.m3d
3D/Пята.m3d
3D/Втулка резьбовая.m3d
3D/Стандартные изделия/
3D/Стандартные изделия/Прокладка 2.m3d
3D/Стандартные изделия/Прокладка 1.m3d
3D/Стандартные изделия/Мембрана.m3d
3D/Стандартные изделия/Прокладка под заглушку.m3d
3D/Сборка.a3d
3D/Корпус.m3d
3D/Маховичек в сборе.a3d
3D/Детали маховичка/
3D/Детали маховичка/Маховичок.m3d
3D/Детали маховичка/Шпиндель.m3d
3D/Пружина.m3d
3D/Клапан.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Дата: 2015-04-14
Просмотры: 2718
1 комментарий
    1

    давление в 220 МПа это 2200 bar! И это очень много.
