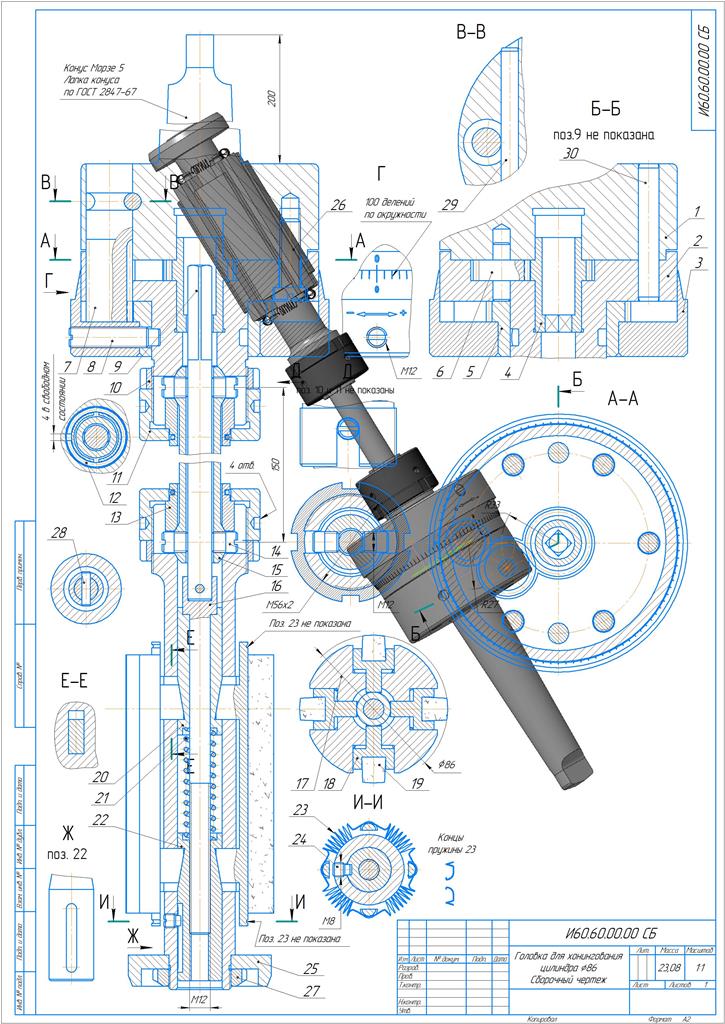

Хонинговальиая головка предназначена для окончательной обработки цилиндров двигателей внутреннего сгорания. Она состоит из оправки и головки с закрепленными на ней абразивными брусками, головка совершает в обрабатываемом отверстии возвратно-поступательное и вращательное движения; в это время абразивные бруски (камни 19) снимают
очень тонкий слой металла.
Корпус 1 оправки заканчивается коническим хвостовиком (конус Морзе 5), который
вставляют в отверстие шпинделя станка.
Корпус 17 головки подвешен к корпусу оправки на шарнире 15, на концах которого выполнены сферические выступы, позволяющие корпусу 17 самоустанавливаться по оси обрабатываемого цилиндра. Две пары винтов 14, ввинченных в шаровые выступы шарнира 15, передают вращение с, корпуса 1 оправки на корпус 17 головки. Шаровые выступы шарнира 15 фиксируются в обойме 2 и в корпусе 17 головки втулками-сухарями 13 и крепятся накидными гайками 11 с контргайками 10.
Абразивные бруски (камни 19) закреплены в канавках камнедержателей 18. Камнедержатели 18 установлены в корпусе 17 и постоянно прижаты к центру головки стяжными
пружинами 23.
Для изменения во время обработки диаметра хонингования предусмотрен специальный механизм, расположенный внутри головки. Камни 19 раздвигаются при сближении верхнего 20 и нижнего 22 конусов: конусы раздвигают выступы камнедержателей 18 вместе с камнями 19 и увеличивают диаметр хонингования.
Конуса сближаются при ввинчивании регулировочного винта 16 в нижний конус 22.
Винт 16 вращают муфтой 3, установленной на обойме 2. На муфте нанесены деления для определения величины изменения диаметра хонингования. Вращение от муфты 3 передается через промежуточные шестерни 5, б и 7 на центральную 4, в которой выполнено осевое отверстие квадратной формы. В это отверстие вставлен верхний конец (тоже квадратного сечения) стержня 9, вследствие чего вращение с шестерни 4 передается на стержень 9 при их свободном относительном осевом перемещении. Нижний конец стержня 9 соединен с регулировочным винтом 16 штифтом 28.
Из "Атласы чертежей общих видов для деталирования Ю.Б. Иванов"
Атлас чертежей общих видов для деталирования в 4-х частях. Ю. Б. Иванов - Под ред. проф. А. А. Чекмарева - 4-е издание, перераб. - Высшая школа, 2007
Часть III. Контрольно-измерительные приспособления и приводы
