Каток поддерживающий 00-000.06.17.17 в КОМПАС-3D

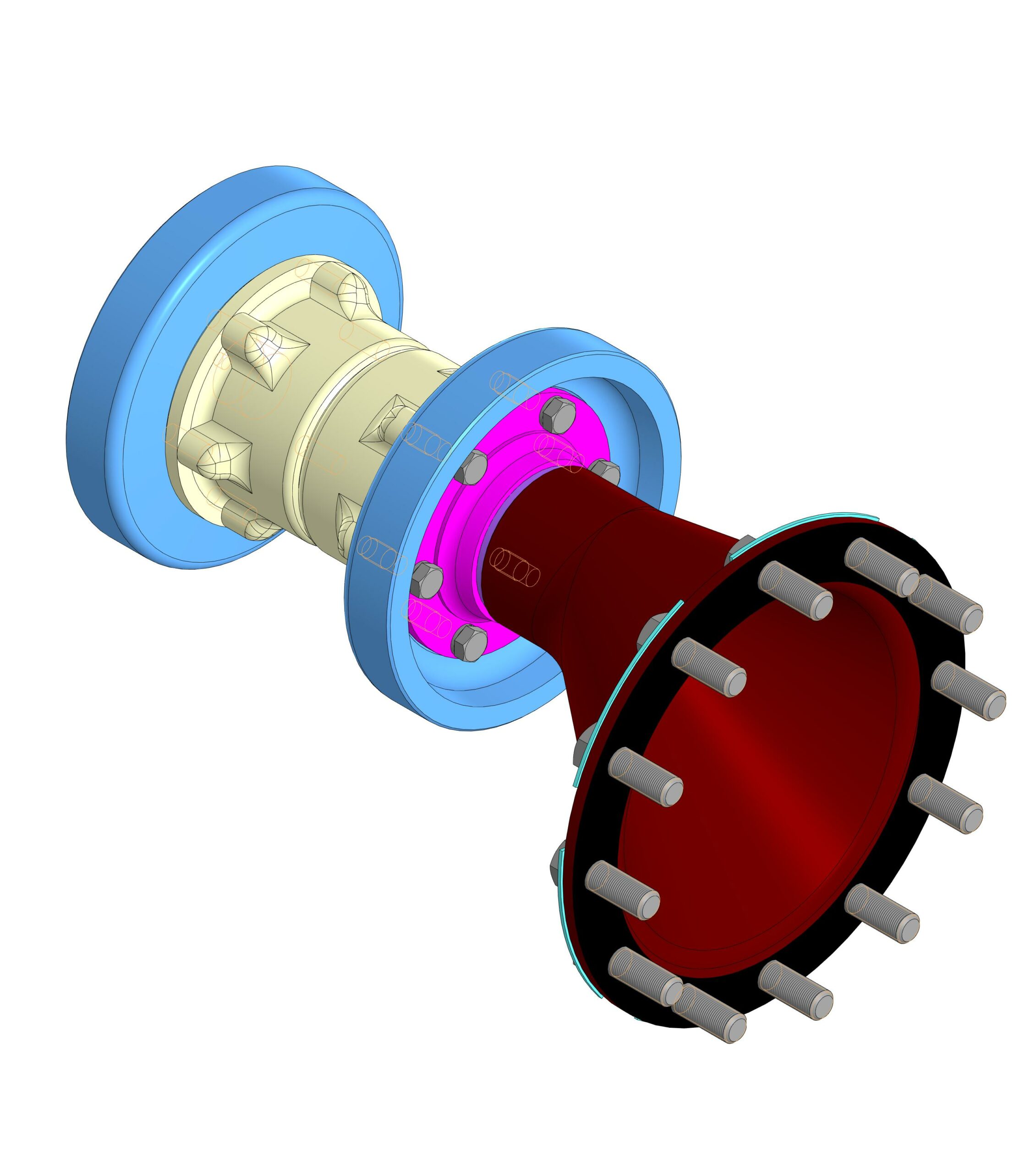

Модель сборки "Каток поддерживающий"
Реальные размеры
27 детали в сборке
Вариант 17-52
Каток предназначен для предохранения гусеницы от сильного провисания и боковых раскачиваний при движении трактора.

Состав: 3D сборка

Софт: КОМПАС-3D 20

Файлы:
00-000.06.17.17.14 (15) _Прокладка.m3d
00-000.06.17.17.08 Шайба.m3d
00-000.06.17.17.03 Кронштейн.m3d
00-000.06.17.17.04 _ Втулка.m3d
00-000.06.17.17.10 _ Прокладка.m3d
00-000.06.17.17.02 Ось.m3d
00-000.06.17.17.06 Манжета.m3d
00-000.06.17.17.16 _ Крышка.m3d
00-000.06.17.17.18 _ Стопор.m3d
00-000.06.17.17.01 Корпус.m3d
00-000.06.17.17.00 _ Каток поддерживающий.a3d.a3d
00-000.06.17.17.21 _ Кольцо.m3d
00-000.06.17.17.11 _ Каток.m3d
00-000.06.17.17.09 Кольцо 138х128.m3d
00-000.06.17.17.19 Гайка.m3d
00-000.06.17.17.13 _ Крышка.m3d
00-000.06.17.17.06 _ Манжета.m3d
00-000.06.17.17.17 Планка.m3d
прокладки и шайбы.m3d
00-000.06.17.17.05 Пружина.m3d
00-000.06.17.17.25 Пробка.m3d
Каток поддерживающий.pdf
