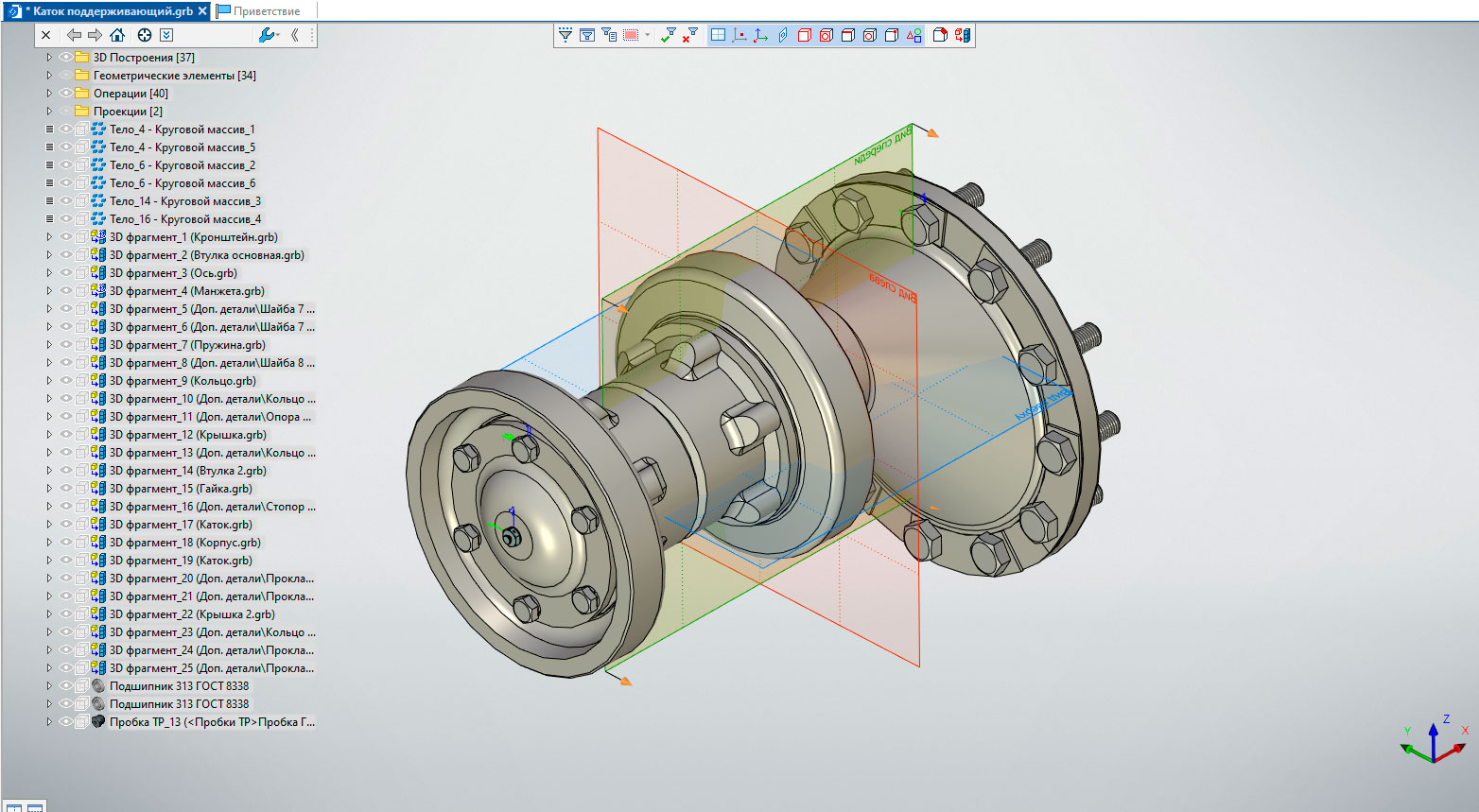

Каток поддерживающий T-Flex
0
1
240
3
0
50
учебное заведение дгту кафедра окм 3д моделирование 2020
спроектировать поддерживающий каток недостающими данными задаться по известным миру аналогам. 2 втулки, гайки, каток ,кольцо, корпус, кронштейн, опора, ось, планка, 3 прокладки, стопор, 3 шайбы.
Альбом заданий для выполнения сборочных чертежей Думкасова В.С, Решетов А.Л 00-000.06.17.17.00
Сообщить о проблеме
Автор
maloi-rnd
Дата
16.02.2021
Язык
Русский
Состав
3D Сборка
Софт
T-Flex CAD 16
Отзывов пока нет
Содержимое архива
-
Втулка 2.grb
-
Втулка основная.grb
-
Гайка.grb
-
Каток.grb
-
Каток поддерживающий (Работает).grb
-
Каток поддерживающий.grb
-
Кольцо.grb
-
Кольцо 9 (130х128).grb
-
Кольцо 20 (118х100).grb
-
Корпус.grb
-
Кронштейн.grb
-
Крышка.grb
-
Крышка 2.grb
-
Манжета.grb
-
Манжета 2.grb
-
Опора 24.grb
-
Ось.grb
-
Планка.grb
-
Прокладка 10 (405х300).grb
-
Прокладка 14 (210х140х0,1).grb
-
Прокладка 15 (210х140х0,3).grb
-
Пружина.grb
-
Стопор 18 (6х100).grb
-
Шайба.grb
-
Шайба 7 (92х85).grb
-
Шайба 8 (108х85).grb
