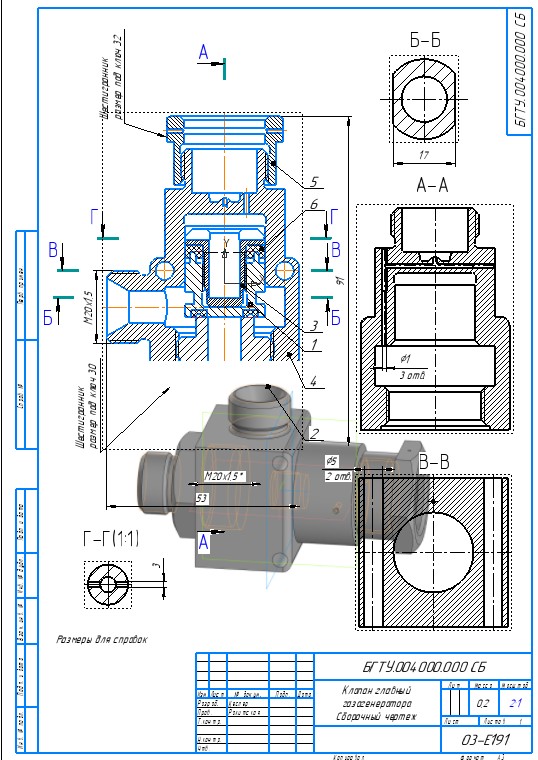

Клапан главный газогенератора БГТУ.004000.000
БГТУ "Военмех" им. Д.Ф. Устинова, кафедра стрелково-пушечное, артиллерийское и ракетное оружие, работа деталировке изделия, Санкт-Петербург 2021
Перекрывной клапан служит для управления подачей перекиси водорода. Он выполняет также функции обратного клапана. Альбом Ракитской М.В., вариант 4.
Клапан газогенератора — устройство, предназначенное для открытия, закрытия или регулирования потока горячего в сам газогенератор
Состав: Сборочный чертеж (СБ) изделия, Сборочный чертеж (СБ) сборочной единицы, 2 сборки, 2 спецификация, Деталировка, 6 деталей, 6 чертежей
Софт: КОМПАС-3D 18.1
