Клапан обратный БГТУ.022000.000

Клапан обратный БГТУ.022000.000

0

2

626

12

0

30

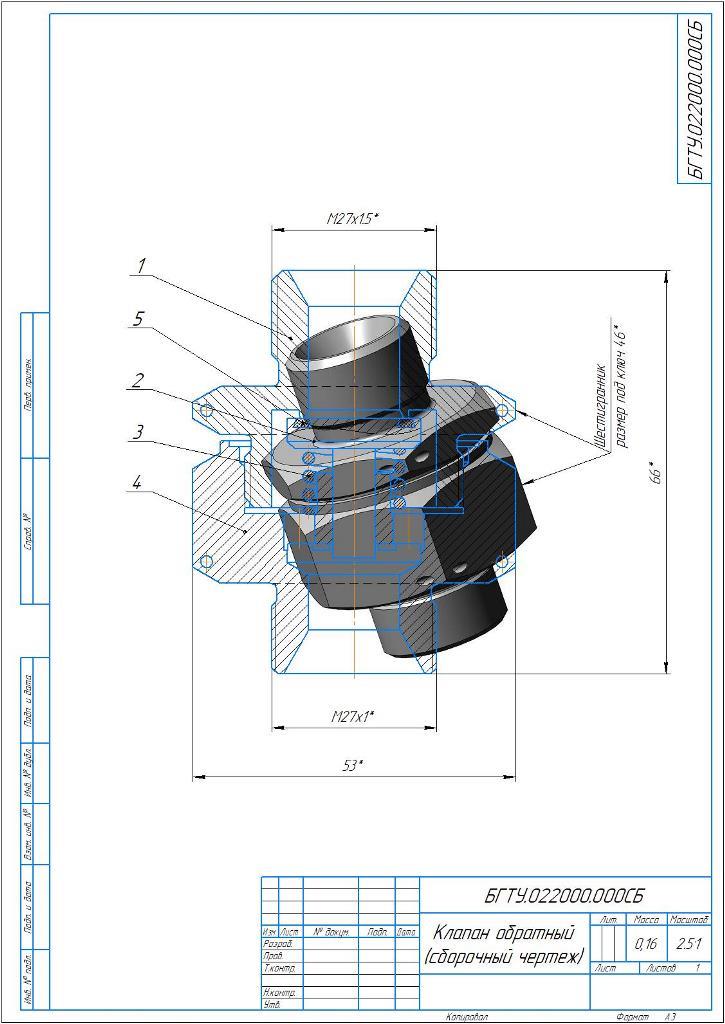

3D модель Клапан обратный БГТУ.022000.000

БГТУ "Военмех" им. Д.Ф. Устинова, кафедра стрелково-пушечное, артиллерийское и ракетное оружие, работа по выполнению сборочного чертежа и спецификации, Санкт-Петербург 2020

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Альбом Ракитской М.В., вариант 22.

БГТУ БГТУ.022000 Клапан обратный Ракитская Ракитской

Поделиться:

Автор

Дата

04.05.2020

Язык

Русский

Состав

Сборочный чертеж (СБ), Спецификация, Сборка, 5 деталей

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива

Уплотнение _ БГТУ.022000.005.m3d
Клапан обратный _ БГТУ.022000.000.spw
Клапан обратный _ БГТУ.022000.000.a3d
Клапан обратный (сборочный чертеж) _ БГТУ.022000.000СБ.cdw
Корпус _ БГТУ.022000.004.m3d
Штуцер _ БГТУ.022000.001.m3d
Грибок _ БГТУ.022000.002.m3d
Пружина _ БГТУ.022000.003.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
