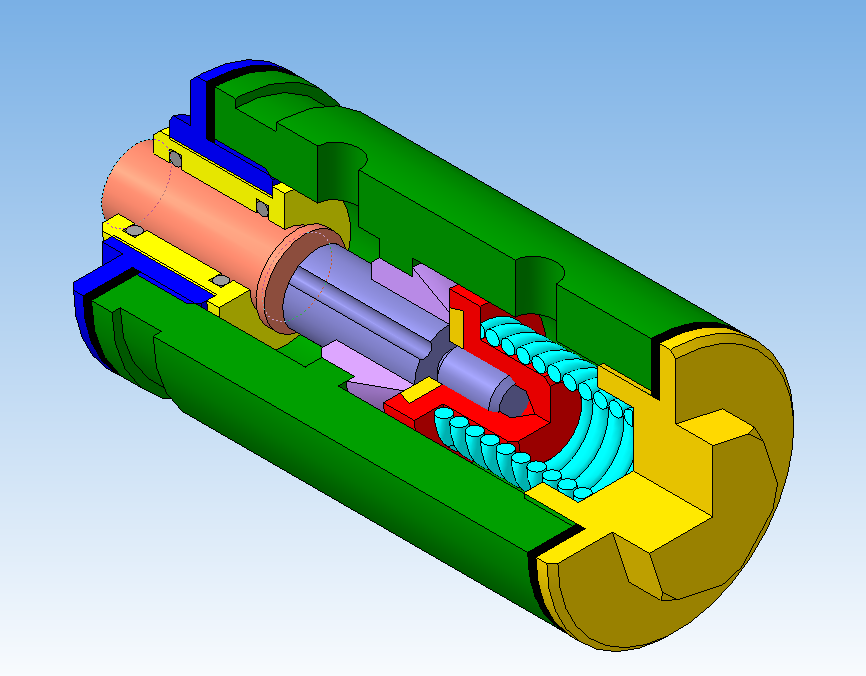

Механический клапан предназначен для автоматических установок, распыляющих смазочно-охлаждающие жидкости. Робота выполнена по 23 варианту Боголюбова МЧ00.23.00.00.
