Механический клапан (альбом Боголюбова)

104

4660

Чертеж Механический клапан (альбом Боголюбова)

Балтийский государственный университет «Военмех»
Кафедра инженерной и компьютерной графики.
Задание "Механический клапан" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.23.00.00.СБ.
Выполнено: Санкт-Петербург 2015 г.

В данной работе рассматривается общее строение механического клапана, предназначенного для пропускания жидкости. Механический клапан задание с альбома Боголюбова МЧ00.23.00.00СБ

Боголюбов Клапан Механический МЧ00.23

Автор

GaimsBond

Дата

25.11.2016

Язык

Русский

Состав

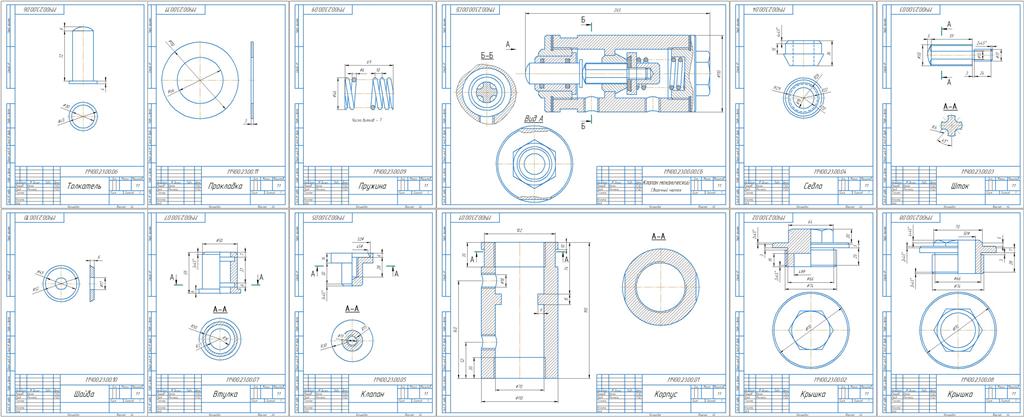

Сборочный чертеж (СБ), Деталировка (Корпус, Крышка, Сток, Седло, Клапан, Толкатель, Втулка, Крышка, Пружина, Шайба, Прокладка)

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива

Крышка 00.23.00.02.cdw
Сток 00.23.00.03.cdw
Пружина 00.23.00.09.cdw
Толкатель 00.23.00.06.cdw
Сборочный чертеж 00.23.00.00СБ.cdw
Прокладка 00.23.00.11.cdw
Шайба 00.23.00.10.cdw
Корпус 00.23.00.01.cdw
Втулка 00.23.00.07.cdw
Клапан 00.23.00.05.cdw
Седло 00.23.00.04.cdw
Крышка 00.23.00.08.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

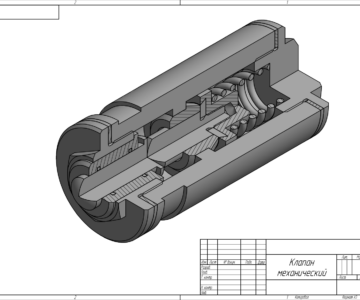

Клапан механический

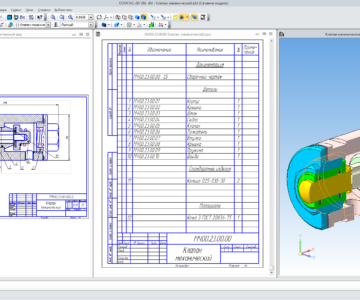

Клапан механический МЧ00.23.00.00.СБ

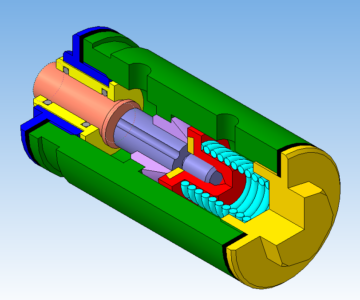

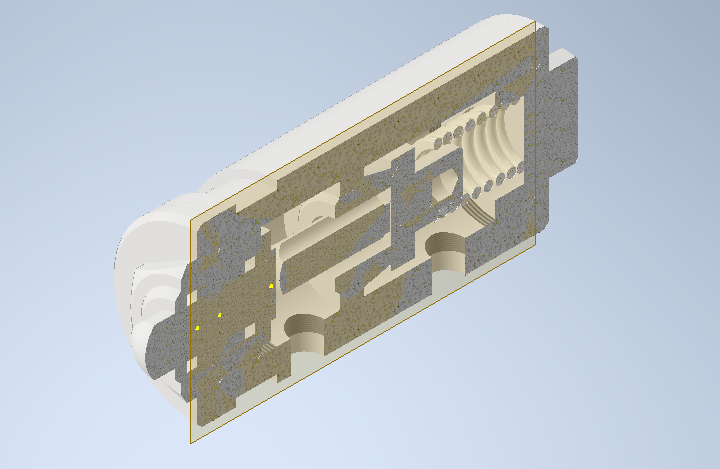

Клапан механический 3D

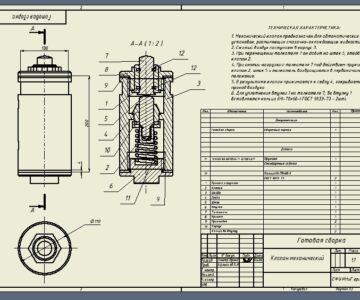

Клапан механический МЧ00.23.00.00

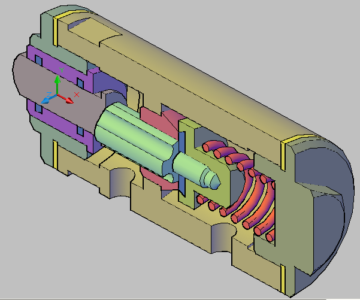

Клапан механический 3D AutoCAD

Клапан пусковой альбом Боголюбова

Комментарии 3

user-7789034

19.11.2023 в 23:19

Здесь я понимаю 2 детали на вращение?

Андрей Модератор

20.11.2023 в 07:08

Тут чертежи. А так да, все детали на вращение, см. картинку

Bukin001

18.12.2019 в 20:33

Не правильно размещены проекции , потому что в деталь вращения проекции должны размещаться горизонтально, а в этих файлах вертикально, приходится переделывать
