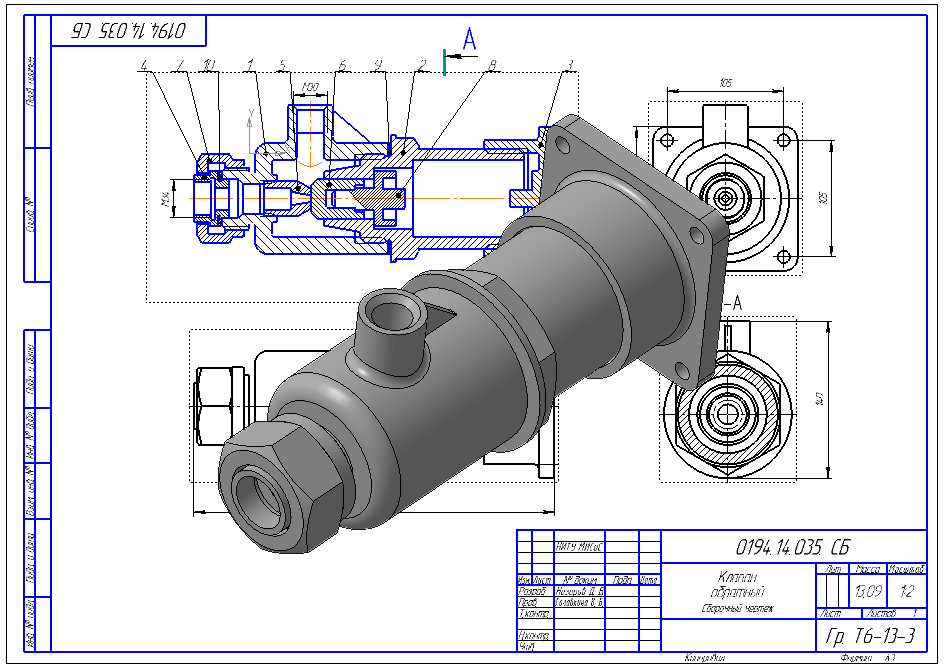

Клапан обратный МЧ00.35

В гидравлических системах, где необходимо свободно пропускать жидкость только в одном направлении, применяют обратные клапаны.
Клапан имеет запорный элемент, состоящий из деталей 6, 8. Под действием избыточного давления жидкости, поступающий через отверстия в деталях 4, 5, клапан 6 отходит и пропускает жидкость в полость корпуса 1 и далее в магистраль.

Задание "Клапан обратный" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.35.00.00.СБ.

Состав: Клапан обратный(СБ), Деталировка (корпус, цилиндр, крышка, седло, конус, клапан, гайка, тарелка), Спецификация, 3D Сборка Язык документа

Софт: КОМПАС-3D 15

Файлы:
35/
35/4. Седло/
35/4. Седло/Седло.m3d
35/4. Седло/Седло.cdw
35/8. Тарелка/
35/8. Тарелка/Тарелка.cdw
35/8. Тарелка/Тарелка.m3d
35/7. Гайка/
35/7. Гайка/Гайка.m3d
35/7. Гайка/Гайка.cdw
35/2. Цилиндр/
35/2. Цилиндр/Цилиндр.m3d
35/2. Цилиндр/Цилиндр.cdw
35/35. Сборка/
35/35. Сборка/Сборка.cdw
35/35. Сборка/Сборка.a3d
35/3. Крышка/
35/3. Крышка/Крышка ИЗО/
35/3. Крышка/Крышка ИЗО/Крышка ИЗО.cdw
35/3. Крышка/Крышка ИЗО/Крышка.m3d
35/3. Крышка/Крышка.m3d
35/3. Крышка/Крышка.cdw
35/35. Спецификация/
35/35. Спецификация/Спецификация .cdw
35/5. Конус/
35/5. Конус/Конус.m3d
35/5. Конус/Конус.cdw
35/1. Корпус/
35/1. Корпус/Корпус.m3d
35/1. Корпус/Корпус.cdw
35/6. Клапан/
35/6. Клапан/Клапан.cdw
35/6. Клапан/Клапан.m3d
