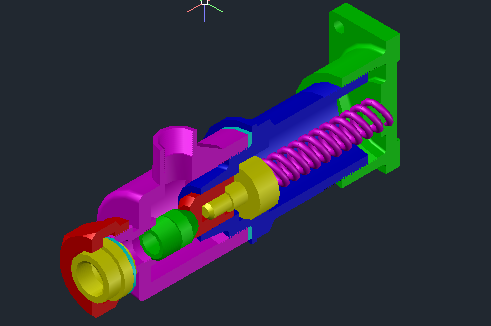

Клапан обратный в 3D

В гидравлических системах, где необходимо свободно пропускать жидкость только в одном направлении, применяют обратные клапаны.
Клапан имеет запорный эллемент, состоящий из деталей поз. 6,8 и 9. Под действием избыточного давления жидкости, поступающей через отверстия в деталях поз. 4, 1 и 5, клапан поз. 1 и далее в магистраль. При прекращении подачи жидкость обратно из полости корпуса поз. 1 пройти не может, так как пружина поз. 9 возвратит клапан поз. 6 в исходное положение.

Задание "Клапан обратный" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.35.00.00.СБ.

Состав: Сборочный чертеж(СБ), Спецификация и 3d модель Язык документа

Софт: компас v12

Файлы:
Клапан обратный\redmi.txt
Клапан обратный\Гайка.m3d
Клапан обратный\Клапан обратный.a3d
Клапан обратный\Клапан обратный.bak
Клапан обратный\Клапан обратный.cdw
Клапан обратный\Клапан.m3d
Клапан обратный\Клапан.PNG
Клапан обратный\Конул.bak
Клапан обратный\Конус.m3d
Клапан обратный\Корпус.m3d
Клапан обратный\Крышка.m3d
Клапан обратный\Прокладка
Клапан обратный\Прокладка.m3d
Клапан обратный\Пружина.bak
Клапан обратный\Пружина.m3d
Клапан обратный\Седло.m3d
Клапан обратный\Снимок.PNG
Клапан обратный\Спецификация .bak
Клапан обратный\Спецификация .cdw
Клапан обратный\Тарелка.m3d
Клапан обратный\Цилиндр.bak
Клапан обратный\Цилиндр.m3d
Клапан обратный
