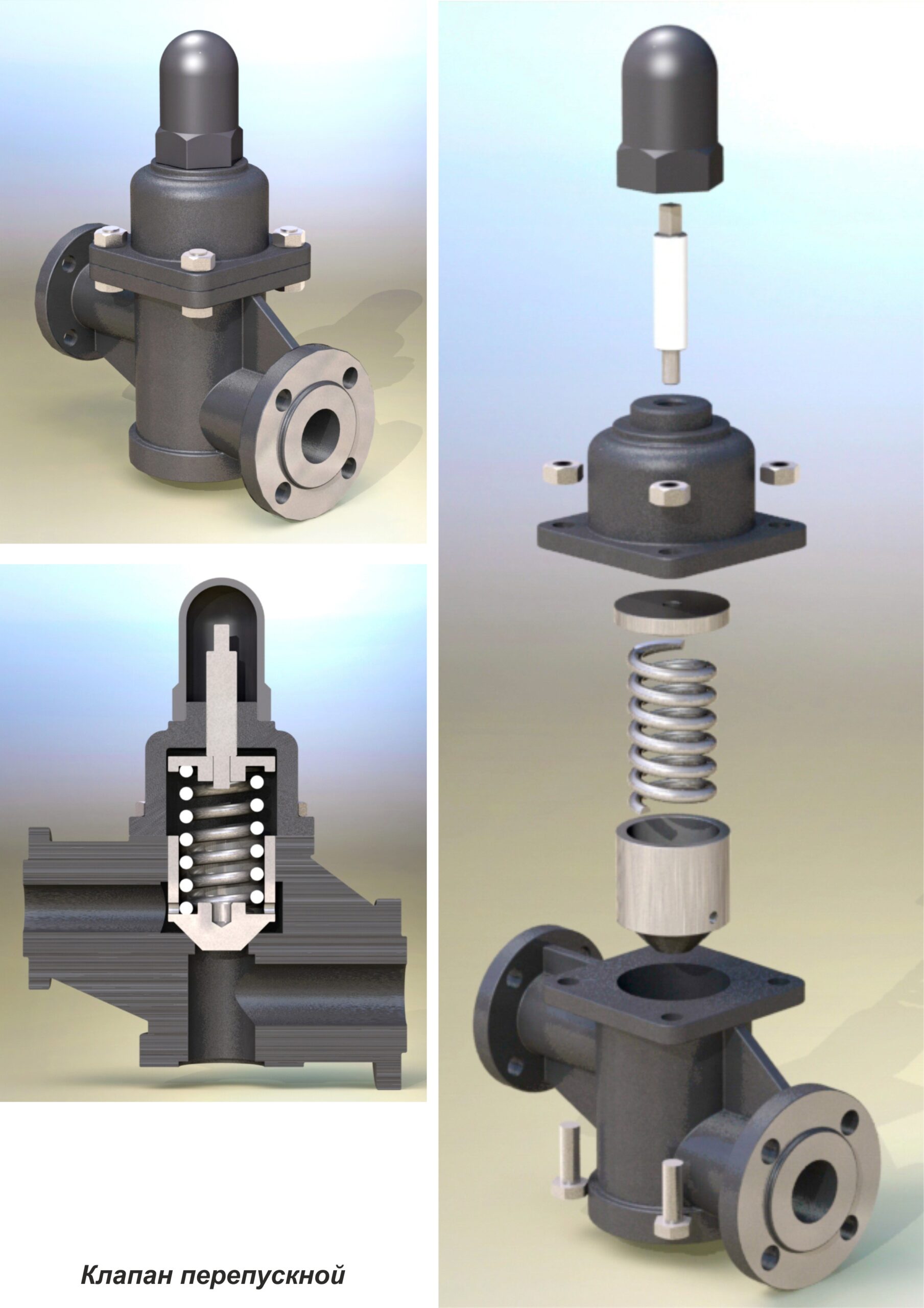

МЧ00.01.00.00.СБ, Клапан перепускной устанавливается на трубопроводах и служит для перепуска избытка жидкого топлива в запасной бак. Если давление, в связи с избытком топлива повышается, то клапан поз. 4 поднимается и излишек топлива отводится через отверстие детали поз. 1 в сливной бак.
Работу клапана регулируют винтом поз. 7, изменяя степень сжатия пружины поз. 6. Для предохранения регулирующей системы от возможных повреждений сверху устанавливается колпак поз. 3.
- Главная -
- Чертежи -
- Начертательная геометрия и Инженерная графика -
- Клапан перепускной SolidWorks
Клапан перепускной SolidWorks
0
288
6999
10
2
60
Автор
Александр
Луковенко
Дата
21.07.2014
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2013
Как открыть?
Содержимое архива
-
7 Винт.SLDPRT
-
Клапан перепускной Сборка.SLDASM
-
2 Крышка.SLDPRT
-
1 Корпус.SLDPRT
-
5 Тарелка.SLDPRT
-
3 Колпак.SLDPRT
-
4 Клапан.SLDPRT
-
6 Пружина.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
2
Чтобы оставить комментарий, необходимо войти
А в SolidWork'е - нет. Я просто хотел показать, что таким образом модель лучше представлять в презентациях. Выглядит она, по-моему, значительно красивее.
На сайте уже штуки 3и таких. И в КОМПАСЕ и AutoCADе..
