С.К. Боголюбов "Чтение и деталирование сборочных чертежей"
Альбом Издательство "Машиностроение" Москва 1978 г. МЧ00.39.00.00.СБ

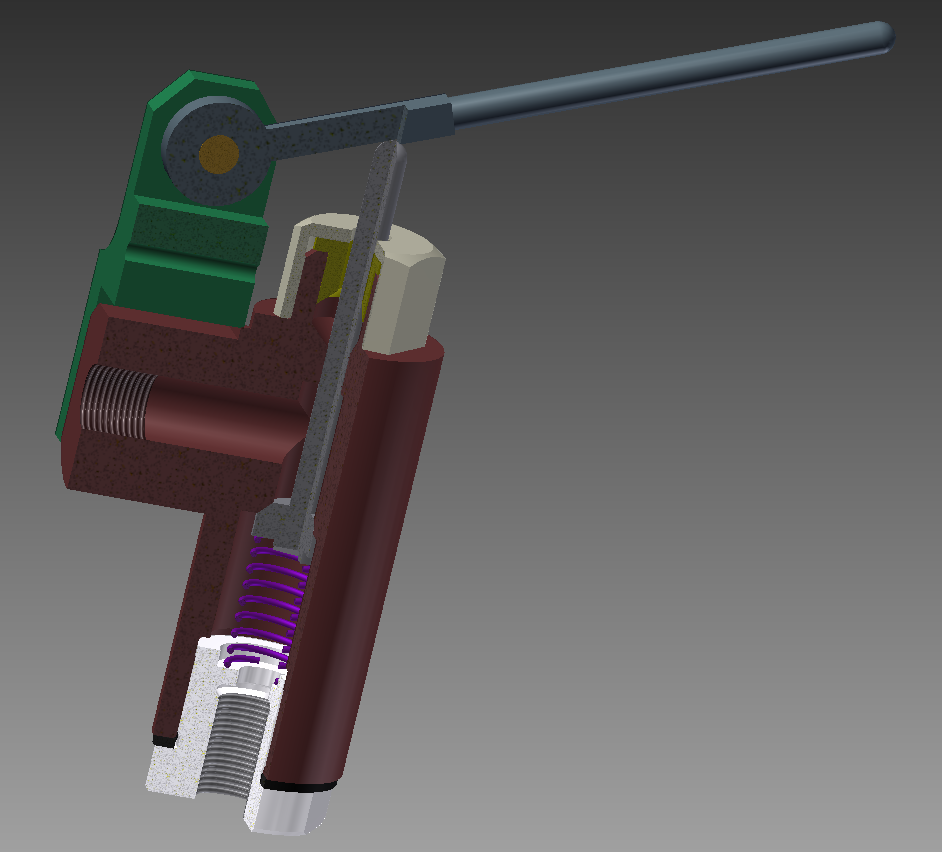

Клапан предназначен для регулирования потока рабочей жидкости. Перетекание жидкости возможно, если она имеет давление, доастаточное для преодоления усилий пружины.
Слив жидкости может осуществлятся вручную, нажатием на рычага.
Герметичность конструкции обеспечивается сальниковым уплотнением, которое поджимается накидной гайкой.
Рабочее давление 0,6 МПа, давление открытия клапана 0,7 МПа.
