Клапан питательный МЧ00.39

Задание по книге Боголюбова, Клапан питательный МЧ00.39
Клапан предназначен для свободного периодического пропуска воды в одном направлении. Для этого нажимают рычаг, который поворачивается вокруг оси. Вследствие этого коническая поверхность клапана, плотно притертая к коническому гнезду корпуса, отойдет от гнезда вниз и откроет проход для воды. Пружина при этом будет сжиматься. После снятия усилия с рычага пружина разожмется, и клапан закроет отверстие. В месте выхода клапана из корпуса предусмотрено сальниковое уплотнение из колец. Кольца поджимаются втулкой и гайкой.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 12

Файлы:
клапан питательный\болт.SLDPRT
клапан питательный\вилка.SLDPRT
клапан питательный\винт.SLDPRT
клапан питательный\втулка.SLDPRT
клапан питательный\гайка.SLDPRT
клапан питательный\гайка1.SLDPRT

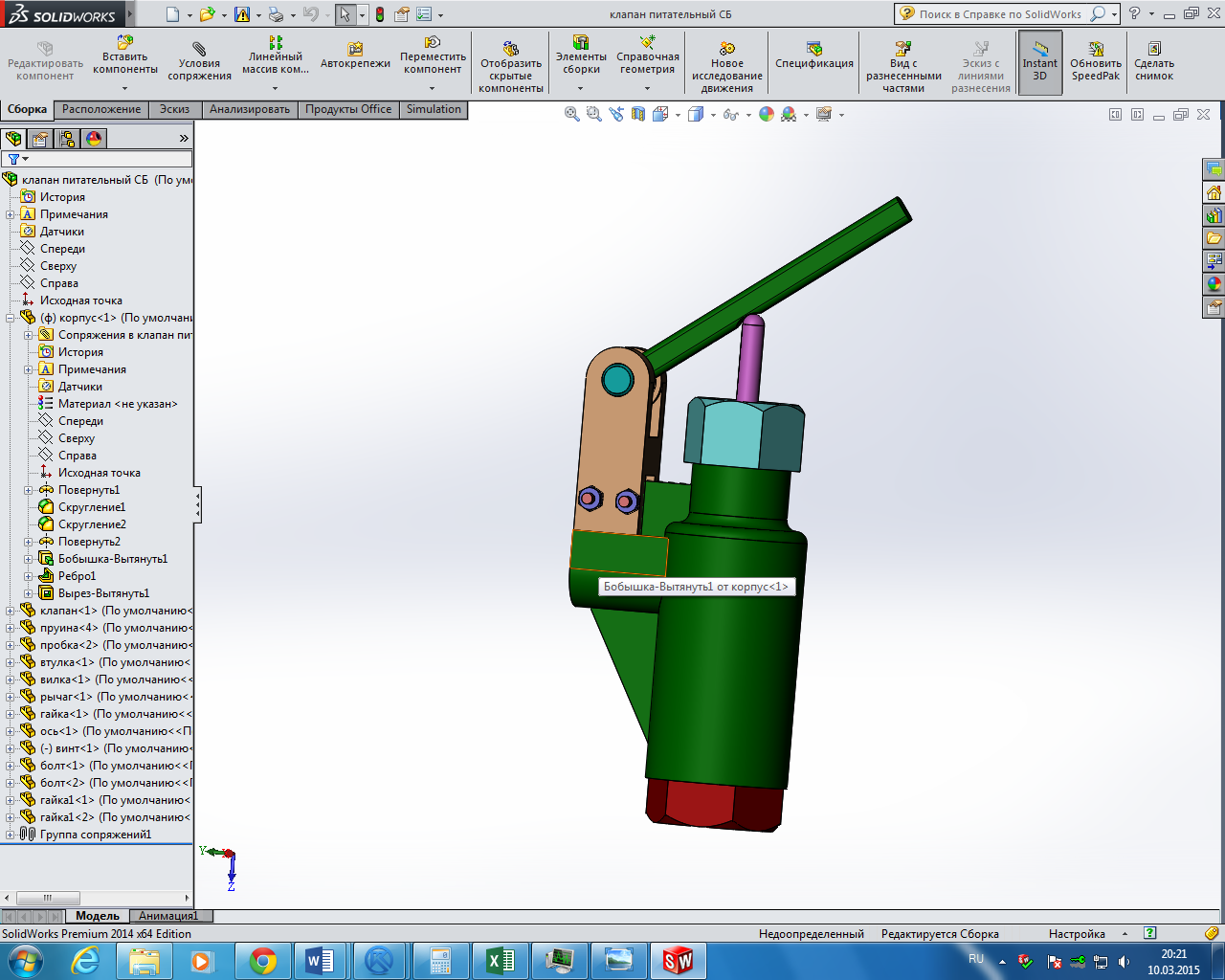

клапан питательный\клапан питательный СБ.SLDASM
клапан питательный\клапан.SLDPRT
клапан питательный\корпус.SLDPRT
клапан питательный\ось.SLDPRT
клапан питательный\пробка.SLDPRT
клапан питательный\пруина.SLDPRT
клапан питательный\рычаг.SLDPRT
клапан питательный
