Клапан предохранительный МЧ00.05 NX

Иркутский национальный технический университет
Кафедра Технология машиностроения
Курсовая работа по дисциплине "Трехмерное компьютерное моделирование"
На тему: СОЗДАНИЕ ЭЛЕКТРОННЫХ МОДЕЛЕЙ И СБОРКИ В СИСТЕМЕ NX
Иркутск 2023

Стандартное задание по Боголюбову МЧ00.05 в рамках изучения NX по инженерной графике. В NX на сайте еще нет.

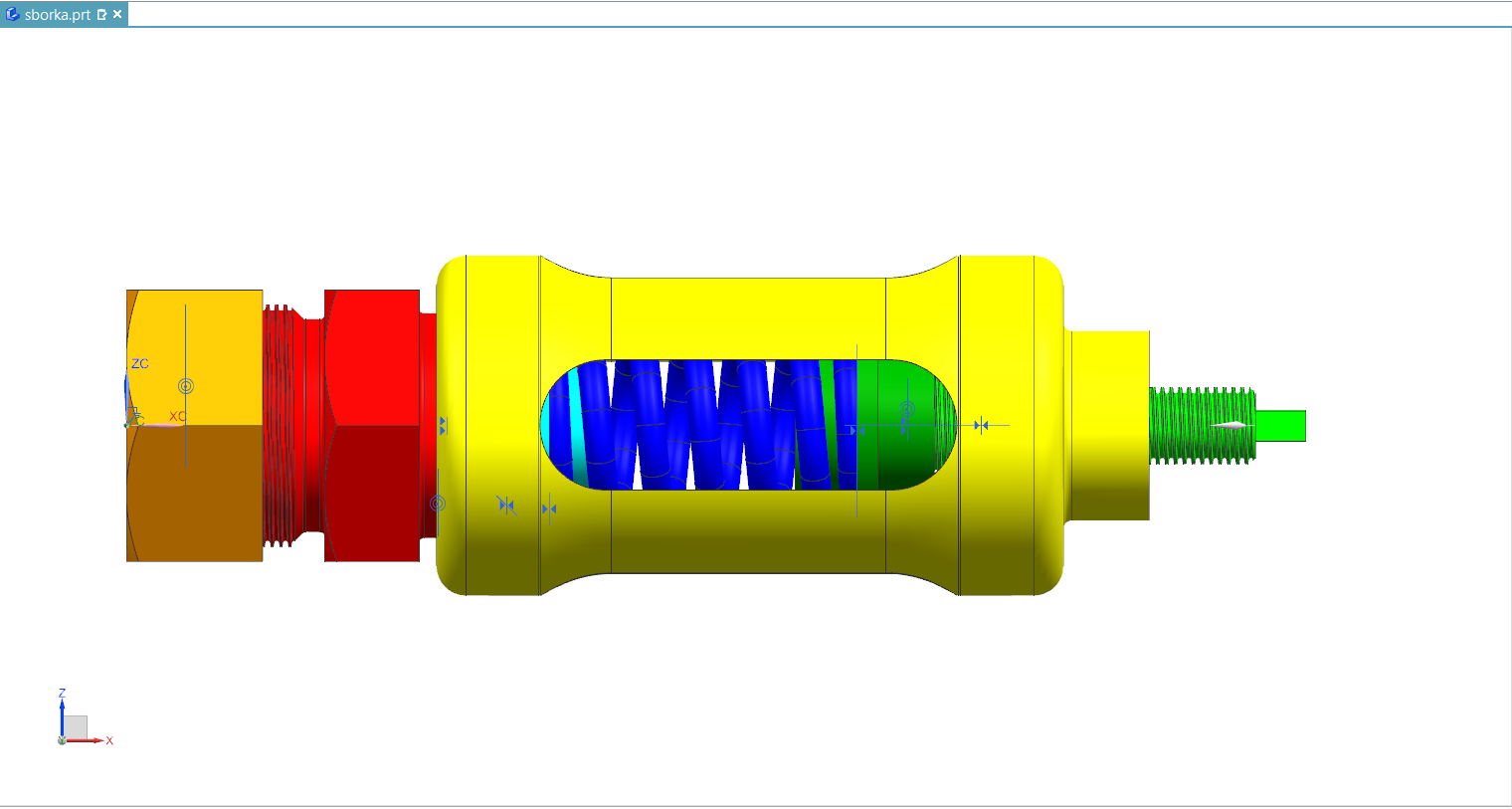

На основе сборочного чертежа изделия создать электронные модели деталей, сборку, а также оформить пояснительную записку к курсовой работе. Курсовая работа включала в себя следующие задачи: изучение детали в сборке, ознакомление с общей информацией о предохранительном клапане, создание модели предохранителе в NX, создание отдельных деталей узла и их полная сборка.
В ходе изучения программы NX знания, закрепленные в процессе изучения были применены на построении детали в сборке. Это позволило нам разобраться в устройстве и научиться использовать программу NX.
Предохранительный клапан устанавливают в трубопроводах, системах управления и регулирования для сбрасывания избыточного давления жидкостей или пара. Клапан регулируют на определенное давление.

Содержание
Введение 4
1 Описание предохранительного клапана. 5
2 Создание модели детали 6
3 Модели деталей, входящих в сборку 10
4 Создание сборки 12
5 Описание системы NX 14
6 Описание работы с навигаторами модели и сборки 16
7 Последовательность сборки 18
Заключение 19
Список использованных источников 20
