Клапан предохранительный МЧ00.05

Новосибирский авиационный технический колледж
Производство летательных аппаратов
Самостоятельная работа по дисциплине "Инженерная графика"
Новосибирск 2015

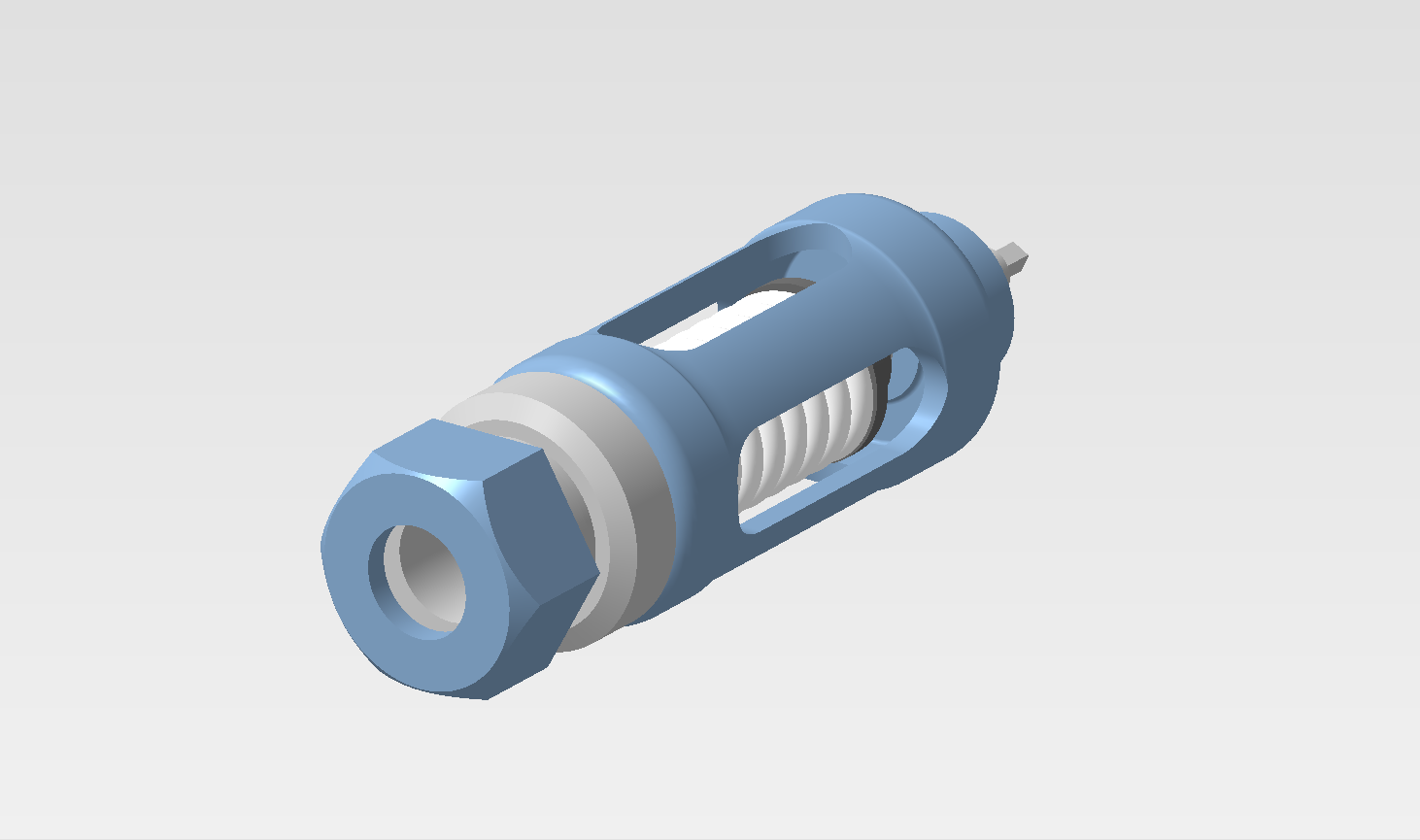

Данная модель клапана выполнена в качестве самостоятельной работы по дисциплине "Инженерная графика". Предохранительный клапан устанавливается в трубопроводах, системах регулирования и управления гидро и пневмо систем для сброса избыточного давления.
Чертежи предохранительного клапана из альбома С.К. Боголюбова: МЧ00.05.00.00.СБ - Клапан предохранительный

Состав: Клапан предохранительный (СБ), Деталировка (корпус, седло, гайка, опора, клапан, винт, пружина), Спецификация, 3D сборка, 3D деталировка (с указанием материалов) Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
МЧ00.05\Винт _ МЧ00.05.00.04.cdw
МЧ00.05\Винт _ МЧ00.05.00.04.m3d
МЧ00.05\Гайка _ МЧ00.05.00.03.cdw
МЧ00.05\Гайка _ МЧ00.05.00.03.m3d
МЧ00.05\Клапан _ МЧ00.05.00.06.cdw
МЧ00.05\Клапан _ МЧ00.05.00.06.m3d
МЧ00.05\Клапан предохранительный _ МЧ00.05.00.00.СБ.a3d
МЧ00.05\Клапан предохранительный _ МЧ00.05.00.00.СБ.cdw
МЧ00.05\Корпус _ МЧ00.05.00.01.cdw
МЧ00.05\Корпус _ МЧ00.05.00.01.m3d
МЧ00.05\Опора _ МЧ00.05.00.05.cdw
МЧ00.05\Опора _ МЧ00.05.00.05.m3d
МЧ00.05\Пружина _ МЧ00.05.00.07.m3d
МЧ00.05\Седло _ МЧ00.05.00.02.cdw
МЧ00.05\Седло _ МЧ00.05.00.02.m3d
МЧ00.05\Спецификация.spw
МЧ00.05
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
