НГТУ им. Р.Е. Алексеева
Компьютерная и инженерная графика
Компьютерная графика
Курсовая работа по теме "Клапан воздушный"
Нижний Новгород 2022

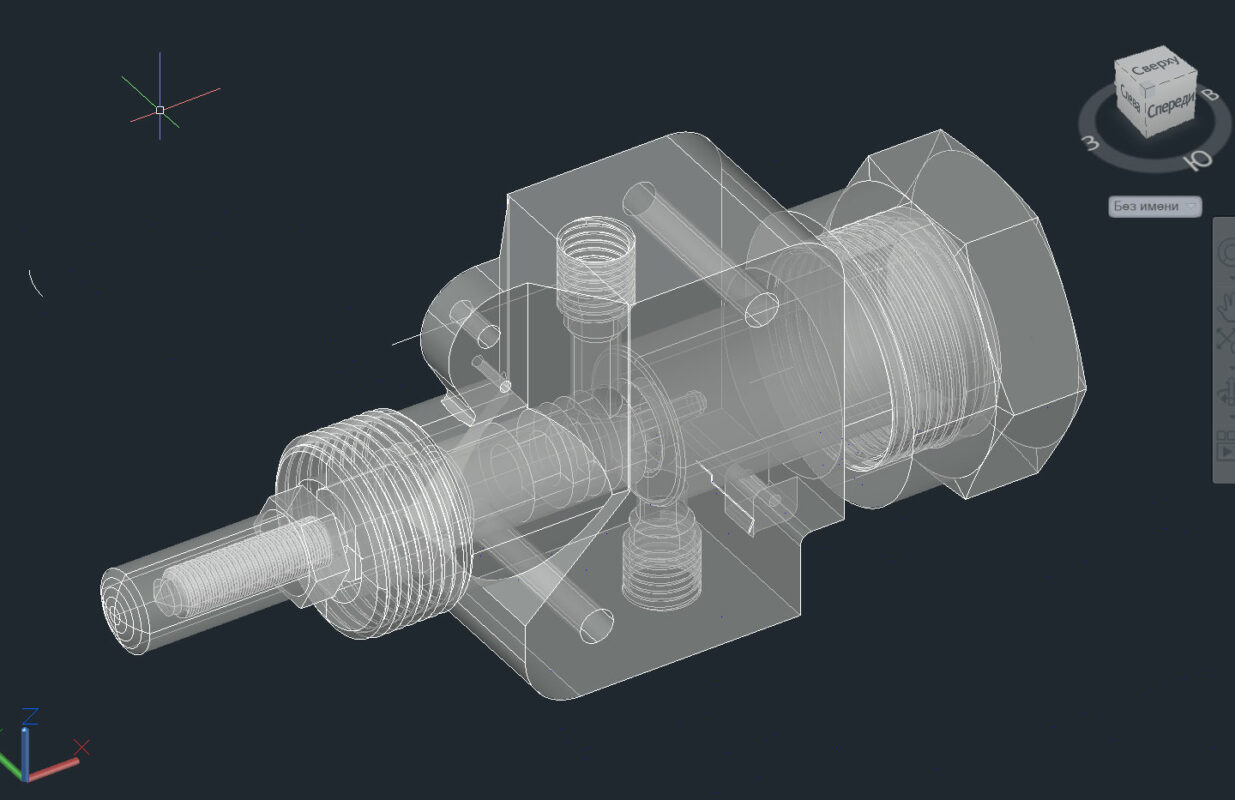

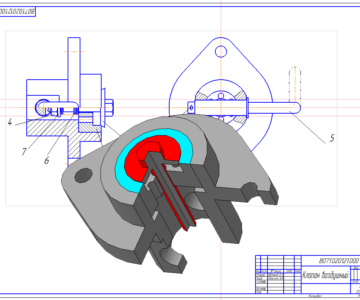

Клапан воздушный
Назначение устройства клапан воздушный:
Воздушные клапаны применяются в различных устройствах для регулирования давления воздуха.
Клапан воздушный работает следующим образом. Компрессор, нагнетая воздух в ресивер, подает его в клапан. В этот момент клапан работает на закрытие, так как возвратная пружина 8 и давление воздуха плотно прижимают прокладку 5 клапана к выпускному отверстию каналов (входного и выходного).
Для срабатывания клапана достаточно нажать на регулировочный наконечник 1, который связан с штоком. Усилие передается на клапан и открывает выпускное отверстие.
