Кондуктор по "Инженерная графика"
Ижевский Государственный технический университет им. М.Т. Калашникова
Кафедра начертательной геометрии и черчения
Задание по дисциплине Инженерная графика
На тему: Чертежи деталей в Компас-3D
Ижевск 2016
Исходные данные: Кондуктор

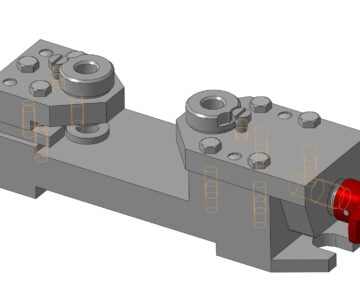

В данной работе предоставлены чертежи Кондуктора и отдельных его частей, а именно: корпус, накладка, втулка, стойка, винты и штифт.
Состав: Кондуктор (СБ), деталировка (корпус, втулка, накладка, стойка, винты, штифт), Спецификация
Софт: КОМПАС-3D 15
