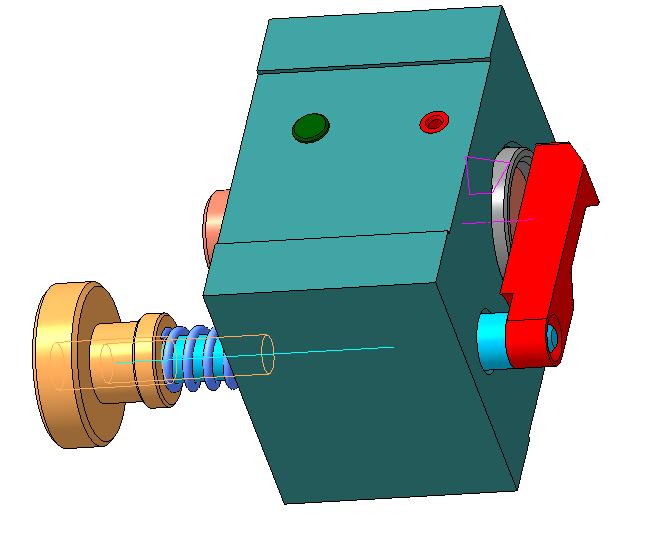

Кондуктор применяется для обработки 2-х отв. диаметром 3 мм во втулке. Обработка выполняется на станке 2М112. Кондуктор переворачивается вручную. Обрабатываемая деталь фиксируется кронштейном поджатым пружиной.
