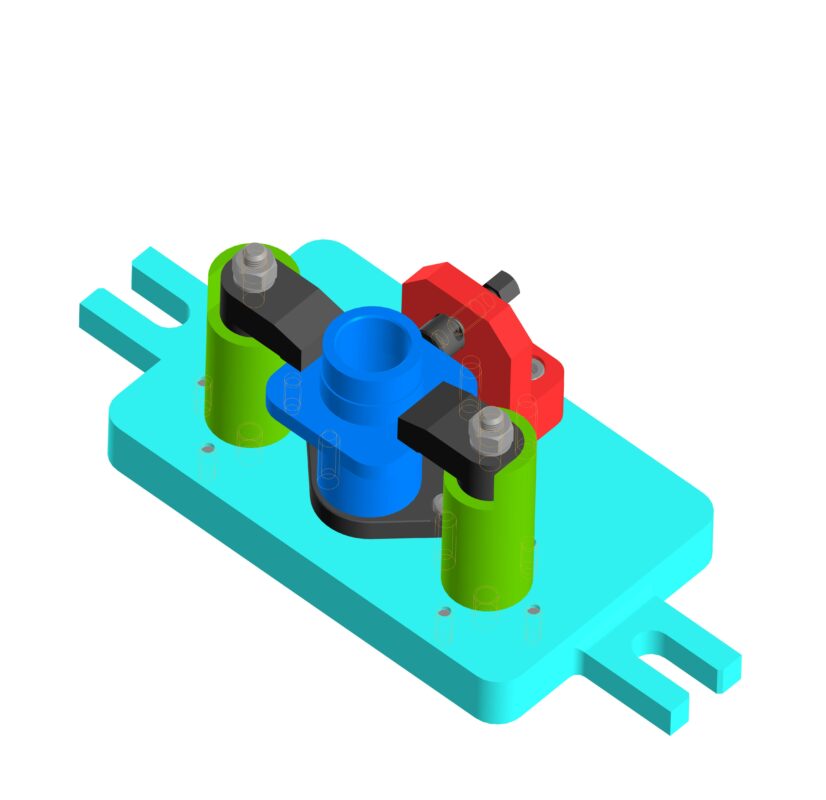

Кондуктор предназначен для точного сверления отверстий в направляющей втулке. Конструкция обеспечивает базирование детали по центральному отверстию и грани детали, надежную фиксацию зажимным механизмом. Установка приспособления на стол станка осуществляется с помощью Т-образных болтов через пазы в основании приспособления.
