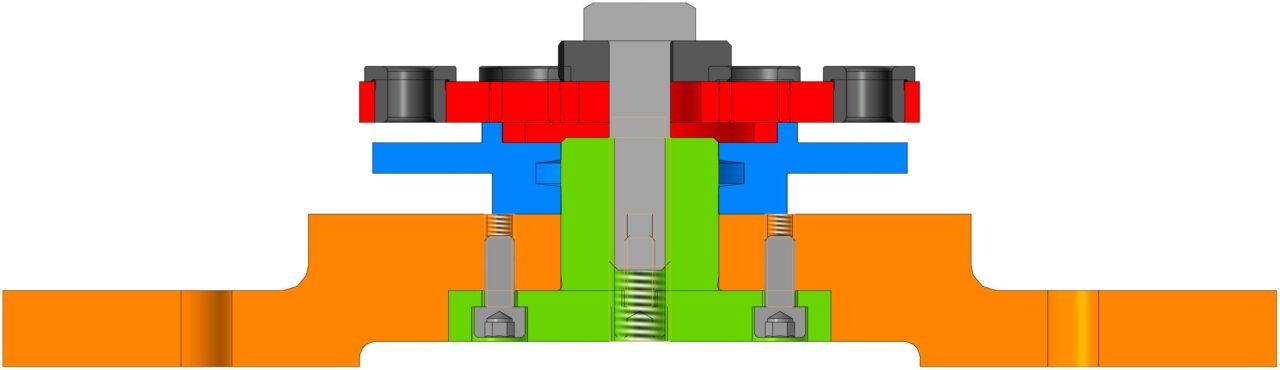

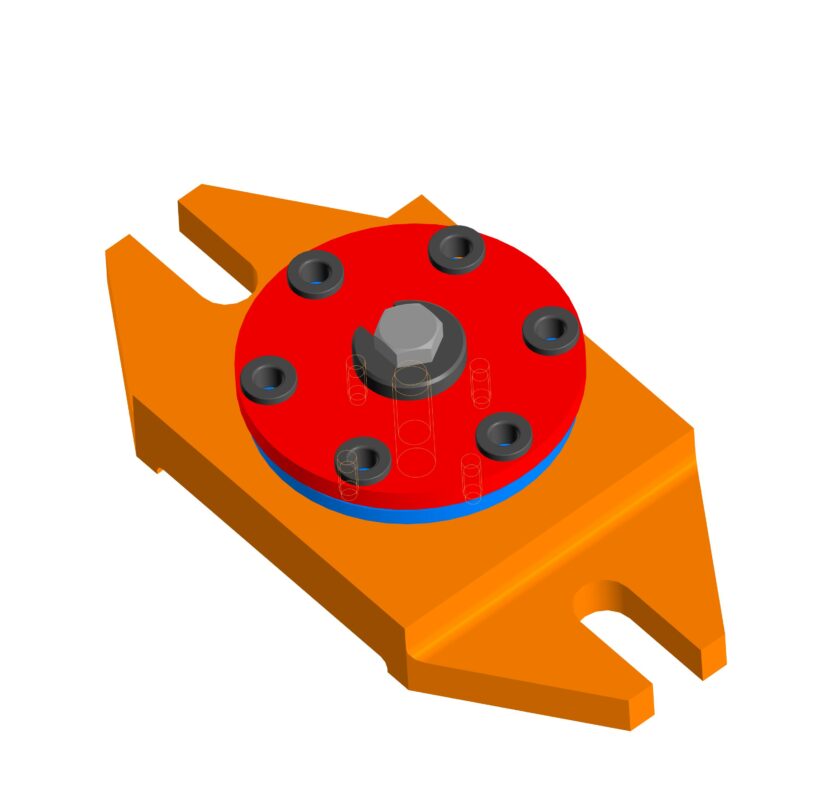

Кондуктор предназначен для точного сверления отверстий в крышке подшипника на вертикально-сверлильном станке 2Л35У. Конструкция обеспечивает базирование детали по центральному отверстию, надежную фиксацию зажимным механизмом и направление режущего инструмента через износостойкие кондукторные втулки. Установка приспособления на стол станка осуществляется с помощью Т-образных болтов через пазы в основании приспособления.
