Конкурс асов 3D-моделирования

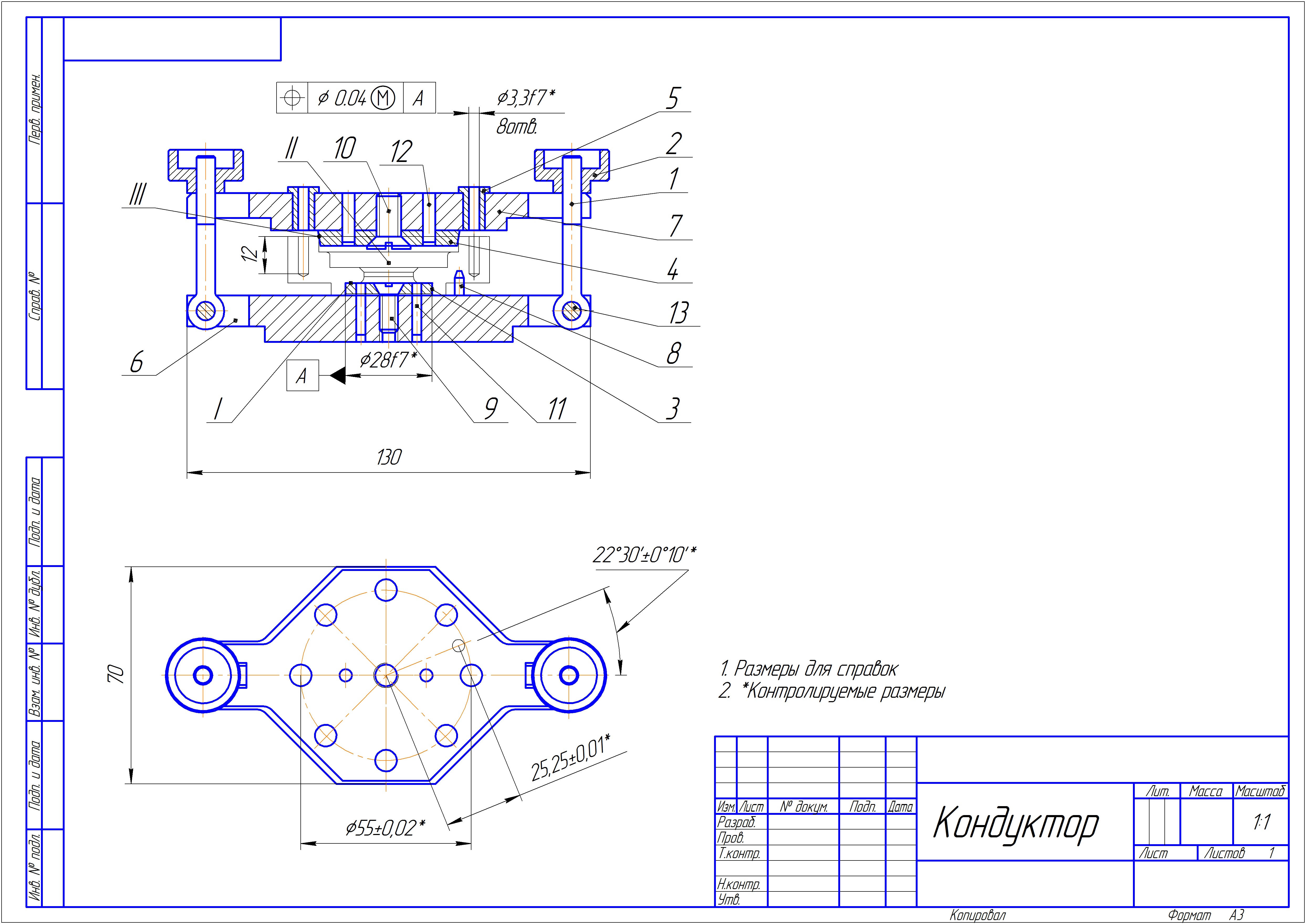

Кондуктор для сверления отверстий в детали “Крышка”

Приспособление, кондуктор, предназначено для сверления восьми отверстий диаметром три целых и три десятых миллиметров в детали крышка на вертикально сверлильном станке.

Состав: Сборочный чертеж (СБ), Деталировка (Крышка, Подставка, Плита), Спецификация, Описание конструкции. Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
Кондуктор\Крышка.cdw
Кондуктор\Описание конструкции.docx
Кондуктор\Спецификация.cdw
Кондуктор\Чертеж
Кондуктор\Чертеж
Кондуктор\Чертеж
Кондуктор
