Кондуктор для сверления отверстий в поршне

Университет Машиностроения
Кафедра "Технология машиностроения"
Москва 2014

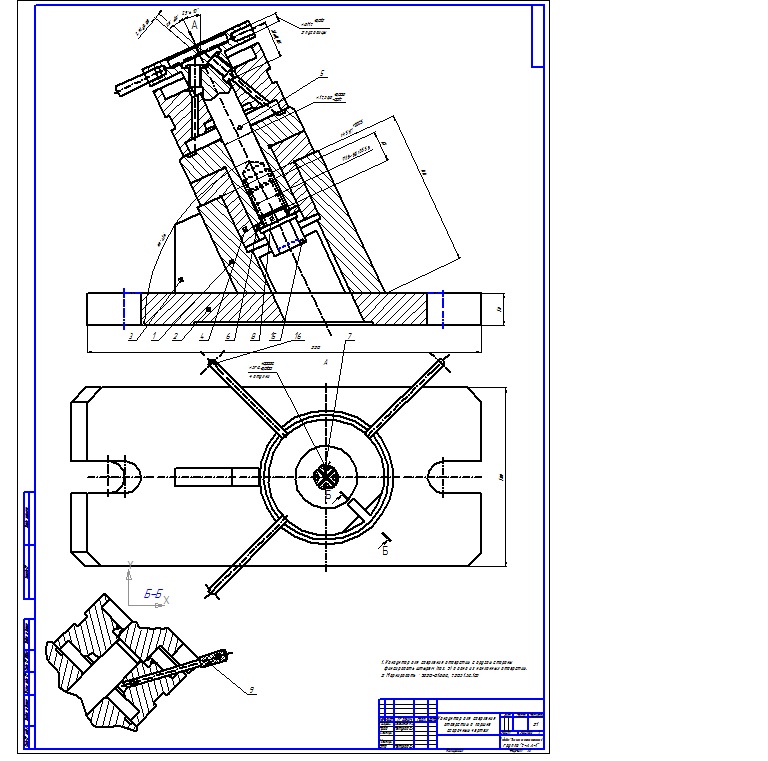

В данной работе представлен кондуктор для сверления отверстий в поршне.
Поршень гидравлического гасителя колебаний.
Предназначен для гашения долго не затихающих горизонтальных и вертикальных колебаний кузова вагона на пружинах центрального подвешивания после прекращения действий внешних возмущений (проезд стрелочных переводов, кривые участки или неровности пути и т.д.) . Пружины центрального подвешивания обладают большой чувствительностью и гибкостью. Если бы не было гидрогасителей, кузов вагона еще долго совершал бы колебательные движения в вертикальной и горизонтальной плоскостях.
Изучаемая деталь имеет в документации обозначение 720.31.38.105
Техническая характеристика:
Производительность, шт/ч - 30
Габаритные размеры: длина-220 ширина-100
Масса, кг - 7

Состав: Кондуктор(СБ), Спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:
кондуктор.cdw
Спецификация.spw
