Кондуктор для сверления отверстия диаметром 13 мм на детали "рычаг"

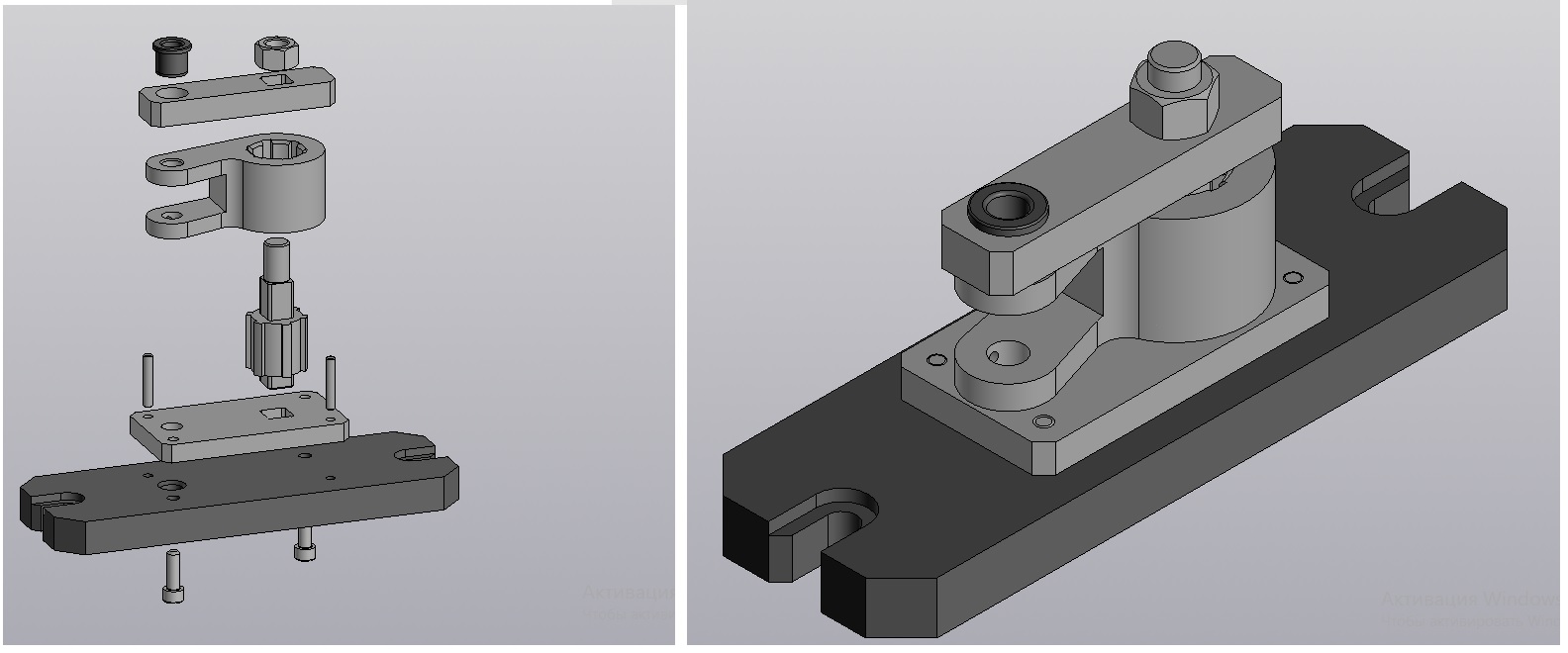

Кондуктор для сверления отверстия диаметром 13 мм на детали "рычаг". Кондуктор имеет: две плиты, шлицевой ось, прижимная пластина, втулка кондукторная и гайка. Кондуктор рассчитан на 5000 циклов работы.
Габаритный размер кондуктора с заготовкой (ДхШхВ, мм): 270х90х118 мм.
Ориентировочный вес кондуктора с заготовкой: 6,1 кг.

Состав: 3D сборка

Софт: КОМПАС-3D 19.1

Файлы:
Кондуктор для сверления отверстия/
Кондуктор для сверления отверстия/Втулка кондукторная.m3d
Кондуктор для сверления отверстия/Деталь 4.m3d
Кондуктор для сверления отверстия/Знак.m3d
Кондуктор для сверления отверстия/Пластина.m3d
Кондуктор для сверления отверстия/Плита.m3d
Кондуктор для сверления отверстия/Приспобление.a3d
Кондуктор для сверления отверстия/Рычаг.m3d
Кондуктор для сверления отверстия/Штифт.m3d
