Кондуктор перекидной 00-000.06.01.01.00 - Построение 3D-моделей сборки и подготовка технической документации на сборочную единицу. Кондуктор перекидной
УО “Витебский государственный технологический университет”
Кафедра технологии и оборудования машиностроительного производства
Курсовой проект
по дисциплине “Трехмерная компьютерная графика”

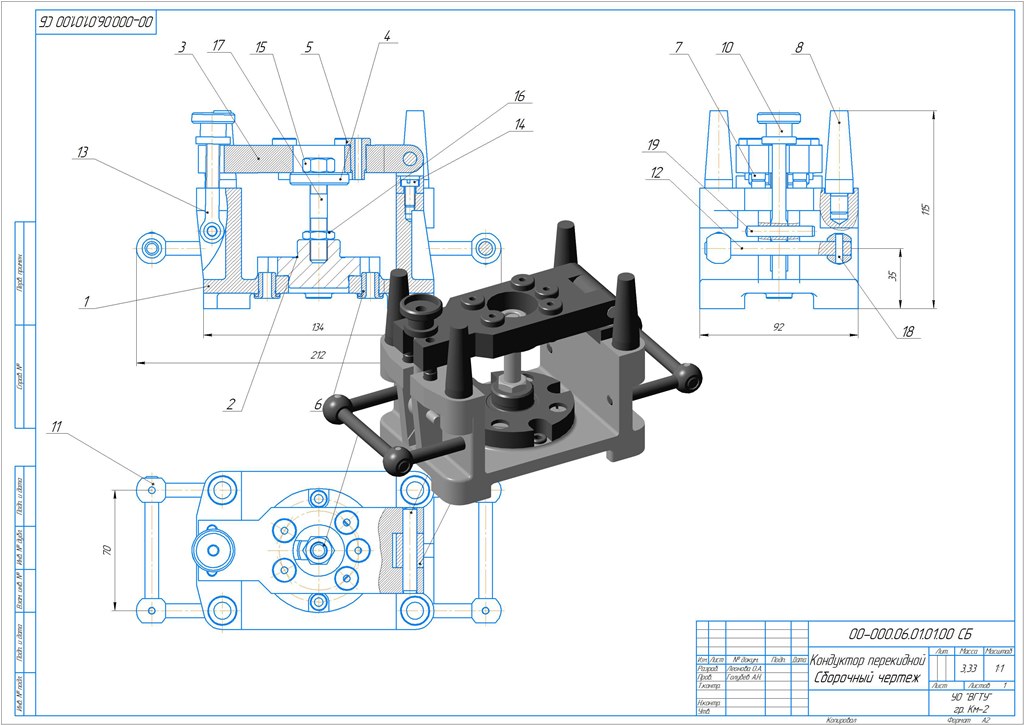

на тему “Построение 3D-моделей сборки и подготовка технической документации на сборочную единицу”
Витебск, 2019
Кондуктор перекидной.
Описание работы устройства
Через запрессованные в плиту втулки производят сверление пяти отверстий ∅4 в верхнем фланце детали.
Для сверления четырех отверстий ∅5 в противоположном фланце детали необходимо, взяв кондуктор за ручки, перекантовать его вместе с деталью на 180° и поставить на пяты. Просверлив отверстия, кондуктор снова поворачивают на 180° в прежнее положение, открепляют и откидывают плиту, ослабляют гайку, снимают шайбу и вынимают готовую деталь.
СОДЕРЖАНИЕ
1 Кондуктор перекидной 3
1.1 Общий вид кондуктора 3
1.2 Описание работы устройства 4
2 Построение 3D-сборки кондуктора 4
3 Оформление технической документации 6
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 7
ПРИЛОЖЕНИЕ А 8
Состав: Кондуктор перекидной (СБ), 3D-модели и чертежи деталей (база, втулка, втулка2, гайка, корпус, опора, ось, планка, плита, пята, рукоятка, шайба), Спецификация, анимация, ПЗ
Софт: КОМПАС-3D 16
