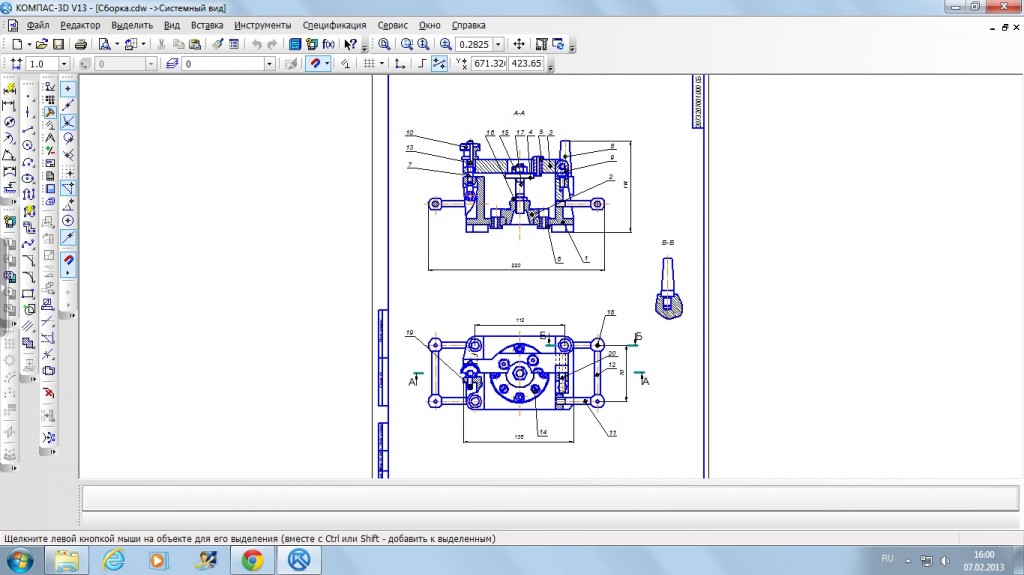

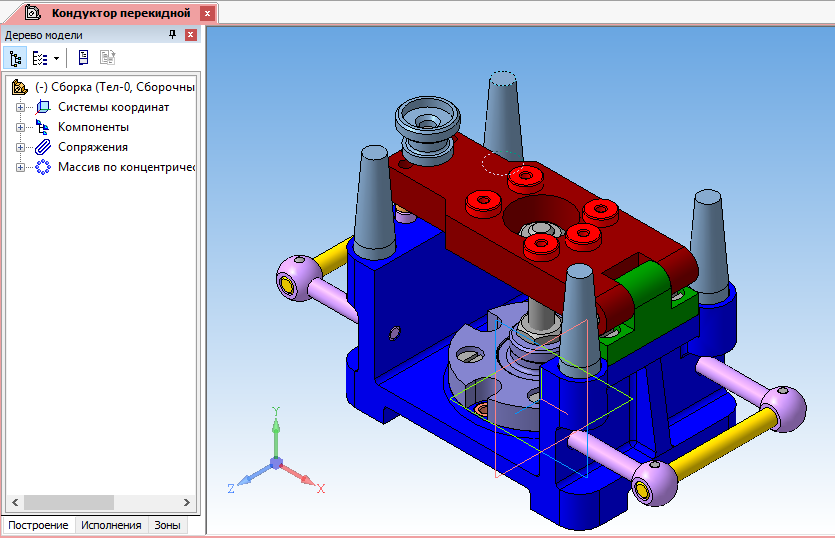

Перекидной кондуктор представляет собой приспособление для сверления отверстий через втулки 5 и 6 в двух противоположных фланцах детали, устанавливаемой на базу 2 и закрепляемой шайбой быстросъемной 4 и гайкой 15.
На корпусе 1 винтами 14 укреплена база 2, на фланец которой устанавливается и выступающей частью диаметром 25 центрируется обрабатываемая деталь.Плита 3 при этом откинута. В базу 2 ввернута шпилька 17, снизу застопоренная низкой гайкой 16. На другой конец шпильки наворачивается гайка 15.С помощью быстросъемной шайбы 4 и гайки 15 обрабатываемую деталь жестко закрепляют в кондукторе , надвинув на верхний торец детали шайбу 4.
После установки и закрепления детали кондукторная плита 3 поворачивается вокруг штифта 20 до горизонтального положения. Запрессованные в плиту 3 опоры 7 накладываются на такие же опоры в корпусе 1. Откидной болт 13 с гайкой 10 установленный на штифте 19, накидывается на плиту 3.С помощью гайки 10 плита закрепляется неподвижно.
Через запрессованные в плиту втулки 5 производят сверление
пяти отверстий 4 в верхнем фланце детали.
Для сверления через втулки 6 четырех отверстий 5 в противоположном фланце детали необходимо, взяв кондуктор за ручки (11 ,12 ,18),перекантовать его вместе с деталью на 180 и поставить на пяты 8. Просверлив отверстие, кондуктор снова поворачивают на 180 в прежнее положение, открепляют и откидывают плиту 3, ослабляют гайку 15, снимают шайбу 4 и вынимают готовую деталь.
Все фаски для внутренних метрических резьбь выполнены по ГОСТ 10549-80 и на чертежах не указаны.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Кондуктор перекидной (курсовая)
Кондуктор перекидной (курсовая)
0
301
4967
45
1
20
Автор
Руслан
Байков
Дата
09.02.2013
Язык
Русский
Состав
Сборочный чертеж(СБ), Вид общий (ВО), Спецификация, ПЗ
Софт
Компас v13, .cdw
