Кондуктор скальчатый 00-000.06.18.18.00

Кондуктор скальчатый с реечно-конусным механизмом применяется для обработки отверстий в деталях на сверлильных станках. Задание из "Альбом заданий для выполнения сборочных чертежей" Думкасова, Решетов, Краснов.
00-000.06.18.18.00 Кондуктор скальчатый

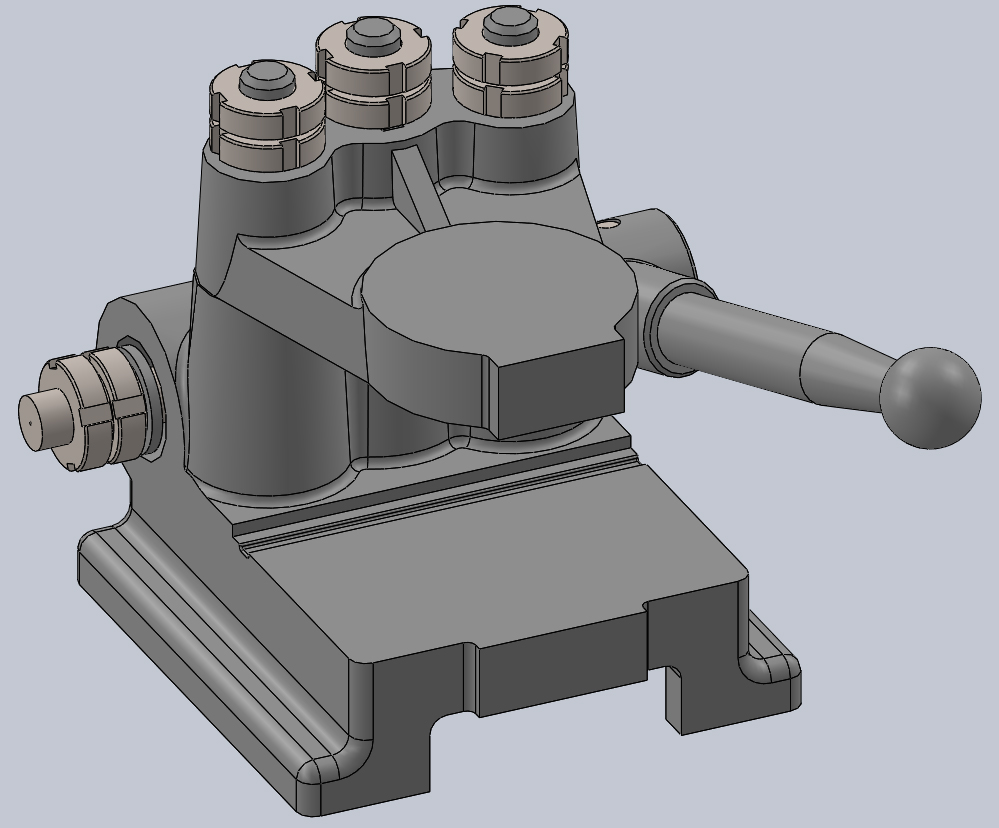

Кондуктор состоит из корпуса 5, двух расположенных в нем скалок 7, несущих кондукторную плиту 4, и средней скалки-рейки 8 с косыми зубьями. Рейка фиксируется в кондукторной плите с помощью шпонки 12. Рейка связана с зубчатым валиком 3, имеющим косые зубья, угол наклона которых 45 град. Валик 3 расположен в корпусе 5 горизонтально. На одном конце валика выполнен конус, на другом насажена коническая втулка 1 и шпонка 12. На резьбовой конец М12х1,5-6g надета шайба 11 и навинчены гайки 2 так, чтобы между втулкой 1 и шайбой 11 был обеспечен зазор 1 мм. Оба конуса притёрты в конических отверстиях корпуса 5. Поднятие и опускание кондукторной плиты производится рукояткой 6, на один конец которой навернута ручка шаровая 9, а другой ввернут в ступицу 10, насаженную на конец валика 3 и зафиксированную на нем штифтом 13. В верхнем и нижнем положении рейки стопорится в результате продольного перемещения валика 3 под воздействием горизонтальной составляющей силы тяжести, возникающей на косых зубьях. Валик смещается вправо или влево, зазор на противоположном конце выбирается и конус затягивается. Из Крайних положений рейку 8 выводят вращением рукоятки (6,9) в обратную сторону.
Данный кондуктор представляет собой заготовку, используемую для сверления любого количества отверстий в обрабатываемых деталях. Для этого в кондукторной плите 4 сверлится отверстия, количество и расположение которых определяется необходимыми отверстиями в обрабатываемой детали.

Состав: 3D Сборка, детали,чертежи, спецификация. Язык документа

Софт: SolidWorks 2016 x64 SP3

Файлы:
СборкаРазрез.SLDASM
Сборка.SLDASM
Валик.SLDPRT
Корпус.SLDPRT
Ручка!.SLDPRT
Рукоятка.SLDPRT
Скалка.SLDPRT
Втулка.SLDPRT
Скалка-рейка.SLDPRT
Чертежи/
Чертежи/Сборка с габаритными размерами.SLDDRW
Чертежи/Втулка.SLDDRW
Чертежи/Сборка с позициями.SLDDRW
Чертежи/Спецификация.spw
Чертежи/Ручка.SLDDRW
Чертежи/Рукоятка.SLDDRW
Шпонка.SLDPRT
Шайба.SLDPRT
Ступица.SLDPRT
Плита.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Дата: 2019-04-23
Просмотры: 1539
2 комментария
    1

    Не открывается в 19 компасе, как открыть?

      2

      А Вы перед тем как скачать поле софт читали? Это другое ПО - SolidWorks.

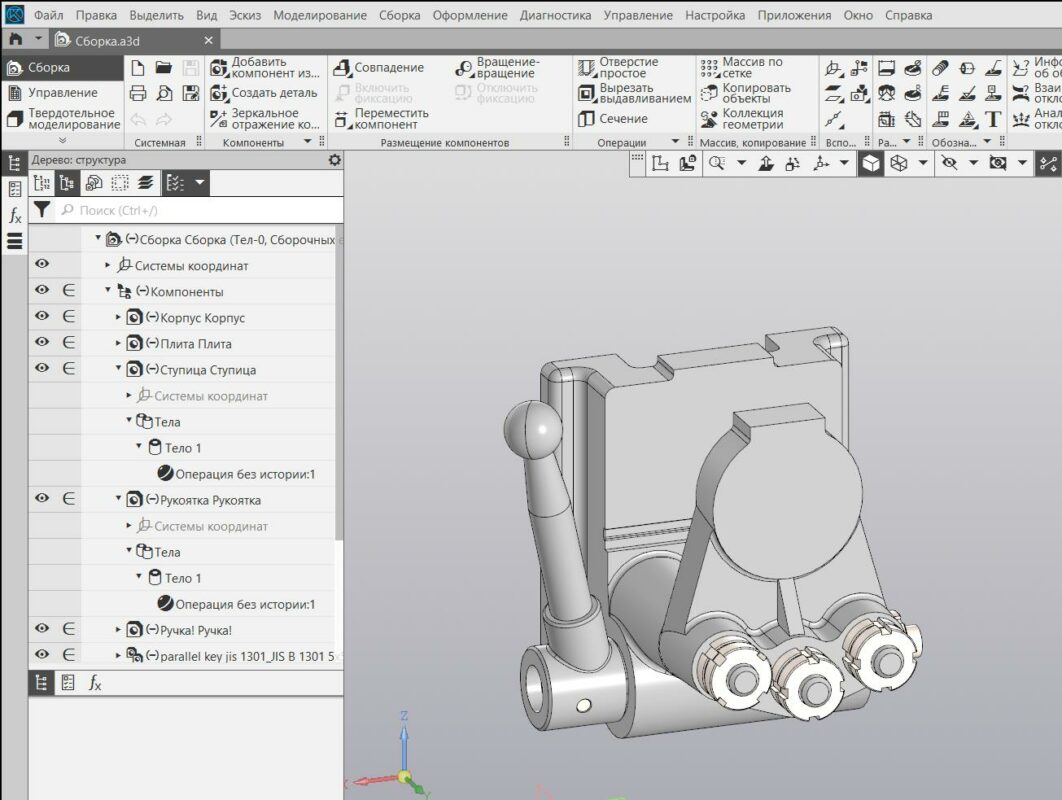

      В 20 компасе добавили поддержку этого формата, откроет но будет без истории построения
