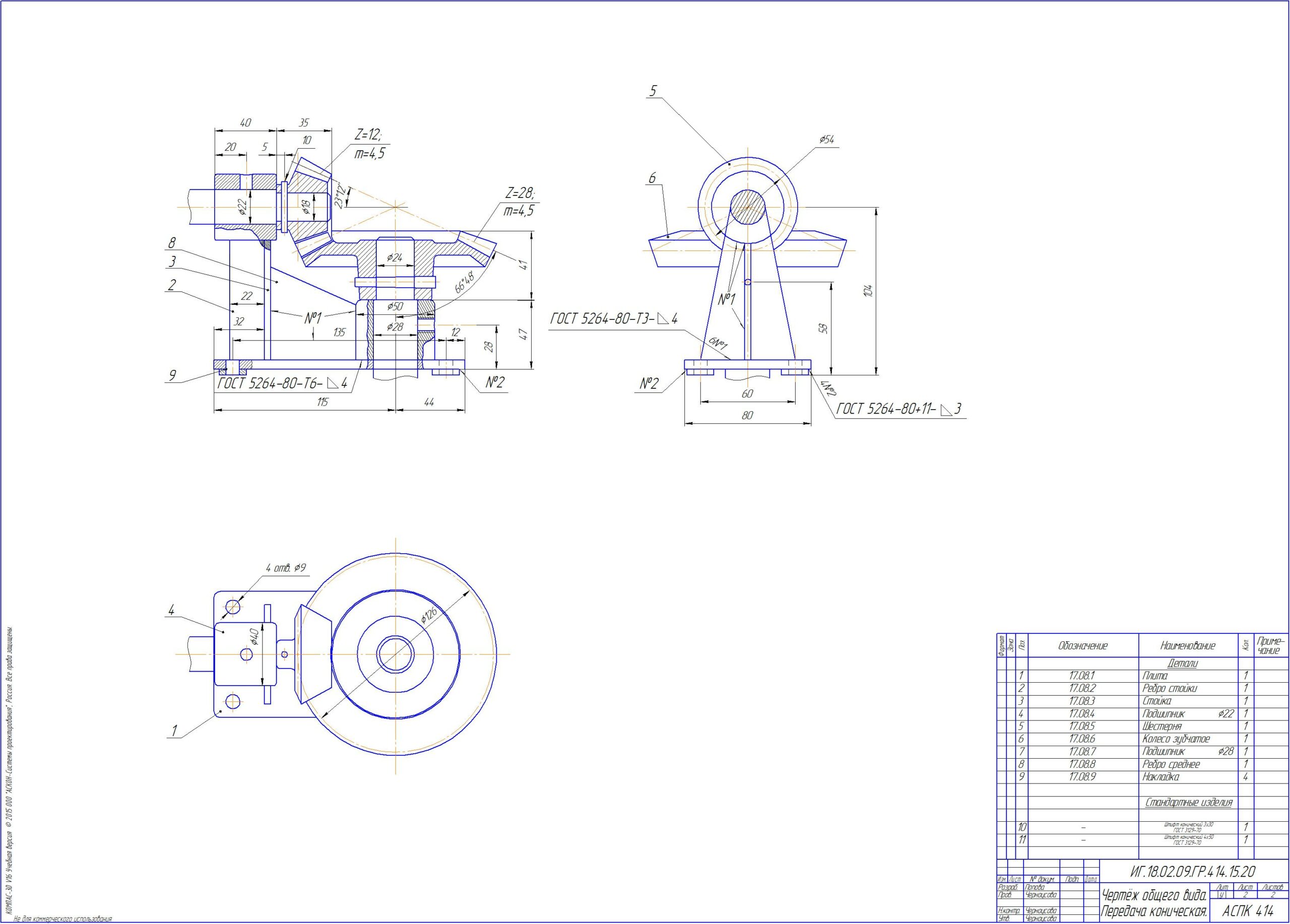

Коническая передача. Сборочный чертёж

Анжеро-Судженский политехнический колледж, Переработка нефти и газа, Инженерная графика, Сборочный чертёж, 2016г.

Сборочный чертёж и деталирование конической передачи. Выполнен на листе формата А1

Состав: Сборочный чертёж, деталировка (корпус), спецификация

Софт: КОМПАС-3D 16

Файлы:

Деталирование. Плита.cdw

Коническая передача.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
