Переход. Сборочный чертеж.

"Нижнетагильский технологический институт (филиал) федерального государственного автономного образовательного учреждения высшего образования «Уральский федеральный университет имени первого Президента России Б.Н.Ельцина»
Кафедра общего машиностроения
Дисциплина: Инженерная графика и машиностроительное черчение
Зачетная работа по теме: "Соединения разъемные резьбовые"
Нижний Тагил 2018

Исходные данные: Вариант 20.
1.1 Для болтового соединения: Болт ГОСТ 7798—70 + Гайка ГОСТ 5915—70 + Шайба ГОСТ 11371—78. Резьба М12, количество болтов - 6 шт., толщина фланцев и крышки - 16 мм.
1.2. Шпилечное: Шпилька ГОСТ 22032—76 + Гайка ГОСТ 5915—70 + Шайба ГОСТ 11371—78, материал корпуса — сталь, резьба по ГОСТ 9150—81 (шаг мелкий) М14, количество шпилек - 8 шт.
1.3. Винтовое: Количество винтов - четыре, резьба по ГОСТ 9150—81- М8. толщина фланца 14
1.4. Трубное: Муфта ГОСТ 8954—75 + Контргайка ГОСТ 8961—75, Условный проход DN 20.
1.5. Сварное: Чертеж корпуса - Толщина стенки конуса и ребер корпуса Т = 8 мм.

Содержание работы по теме «Резьбовые соединения».

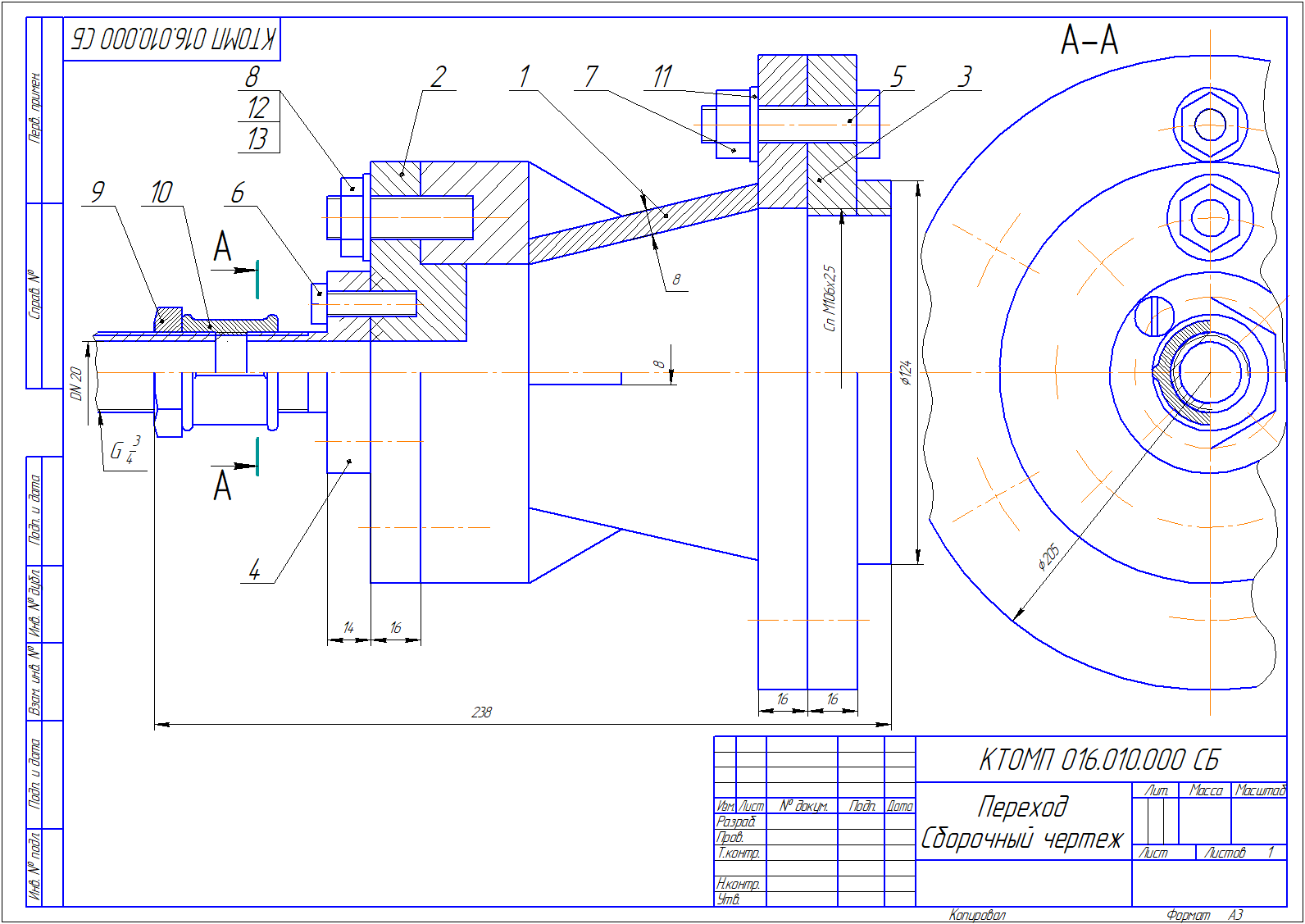

1. Сборочный чертеж изделия «Переход»
2. Спецификация к сборочному чертежу
3. Расчетно-пояснительная записка

Работа разработана в соответствии с методичкой: "Министерство высшего и среднего специального образования РСФСР Уральский ордена трудового красного знамени политехнический институт им. С.М. Кирова " Инженерная графика и машиностроительное черчение" Часть 2. Методические указания и контрольные задания для студентов всех технических специальностей дневного, вечернего и заочного обучения.

Состав: Переход (СБ), Спецификация, Расчетно-пояснительная записка. Язык документа

Софт: КОМПАС-3D 14

Файлы:
Расчет соединений.docx
Переход СБ.cdw
Спецификация.spw
