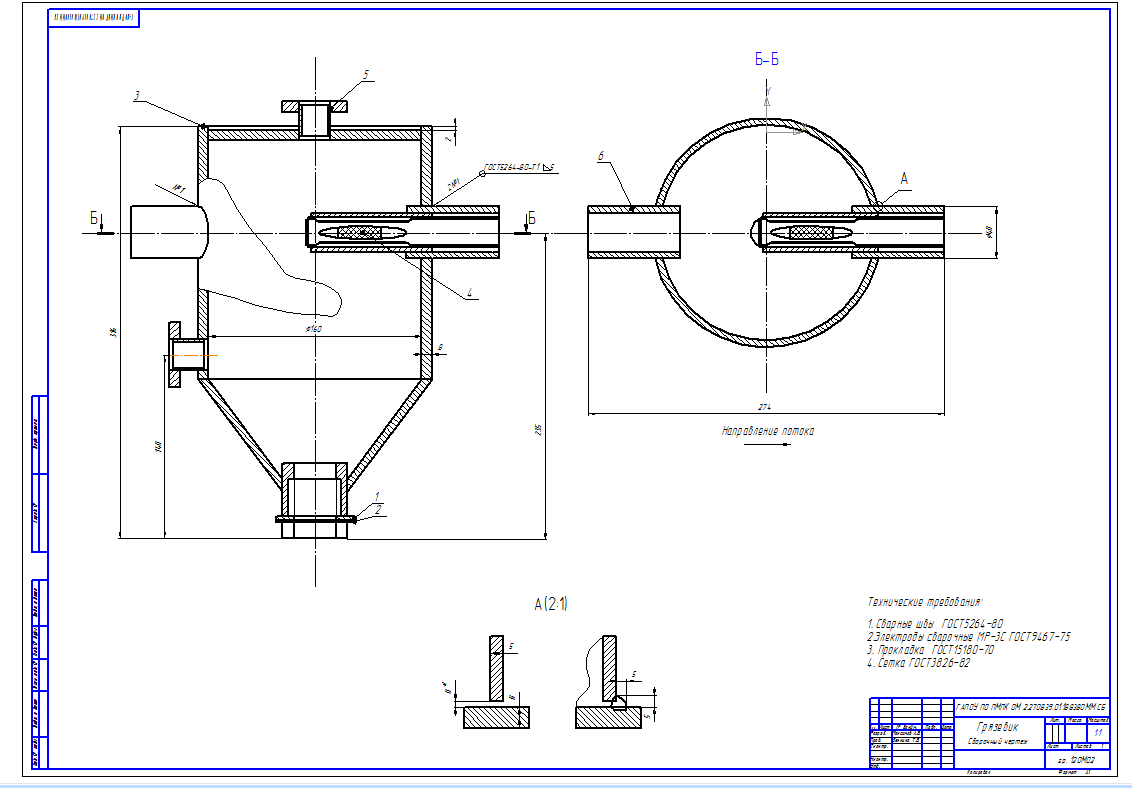

Грязевик. Сборочный чертеж
Грязевик — установка для очистки фильтрации от нерастворимых примесей; узел трубопровода c изменением потока воды и фильтром в виде сетки.Грязевик предназначен для очистки водных растворов от нерастворимых примесей, которые представляют собой магнитные частицы (продукты коррозии), а также от частиц песка, глины, органики, накипи, которые попали из естественного источника или образовались в результате использования воды в технологическом процессе. Данный грязевик предназначен для установки в системы отопления производственных помещений.
Состав: Сборочный чертеж формата А1, спецификация.
Софт: КОМПАС-3D 13
