Кран перепускной _ VVVV.XX50.000 СБ

0
0
69
1
0
50

Оренбургский государственный университет, Инженерная графика, практикум (сборник заданий), Е.А. Ваншина, А.В. Кострюков, Ю.В. Семагина, 2010

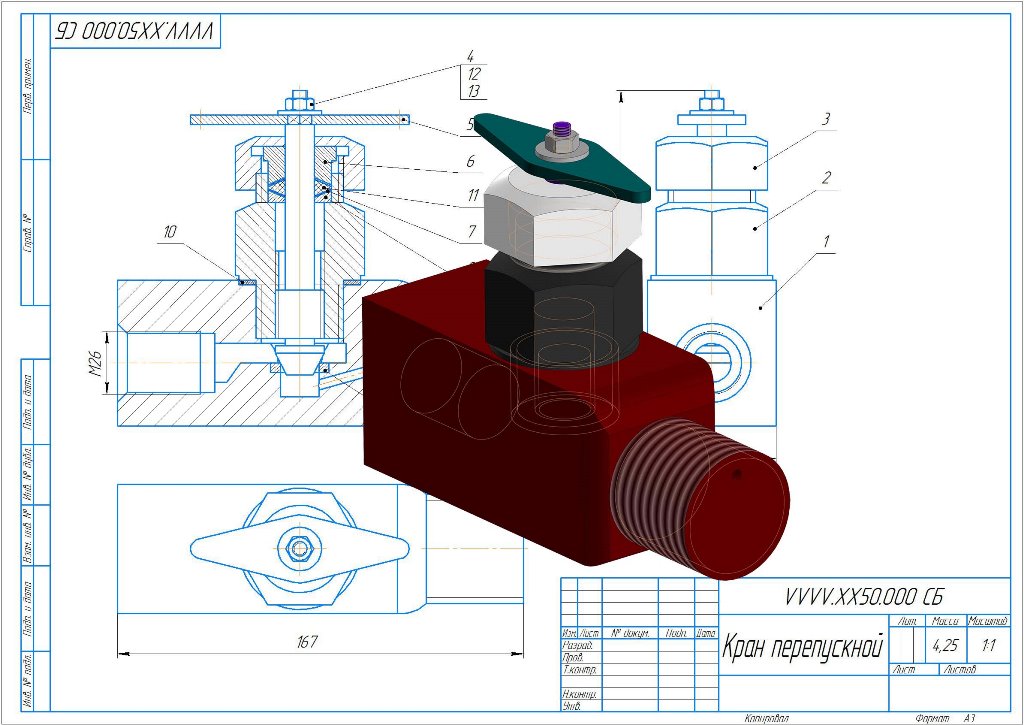

Кран перепускной служит для дозированной подачи газа. К калиброванному отверстию в корпусе 1 подводится высокое давление. При перемещении штока 4 вверх вращением маховика 5 между ним и кольцом 9 образуется
щель, через которую газ дросселируется в расширяющееся отверстие (отверстие с резьбой М26). Перемещение штока осуществляется с помощью резьбы в центральном отверстии колонки 2. Прокладка 10 служит для уплотнения соединения корпуса с колонкой. Выходу газа в зазоры на резьбовом соединении препятствует сальниковое уплотнение, состоящее из упора 8, втулки 6 и сальниковой набивки 13. Регулировка степени уплотнения обеспечивается накидной гайкой 3.



Автор
user-avatar Nikita Popov
Дата
19.11.2023
Язык
Русский
Состав
Кран перепускной (СБ), Деталировка (Корпус, колонка, гайка накидная, шток, маховик, втулка, прокладка, тарелка, упор, кольцо, прокладка), Спецификация, 3D сборка
Софт
КОМПАС-3D 21 Как открыть?
Содержимое архива
  • Кран перепускной СБ
    • (v21) Втулка _ VVVV.XX50.006.cdw
    • (v21) Втулка _ VVVV.XX50.006.m3d
    • (v21) Гайка накидная _ VVVV.XX50.003.cdw
    • (v21) Гайка накидная _ VVVV.XX50.003.m3d
    • (v21) Колонка _ VVVV.XX50.002.cdw
    • (v21) Колонка _ VVVV.XX50.002.m3d
    • (v21) Кольцо _ VVVV.XX50.010.cdw
    • (v21) Кольцо _ VVVV.XX50.010.m3d
    • (v21) Корпус _ VVVV.XX50.001.cdw
    • (v21) Корпус _ VVVV.XX50.001.m3d
    • (v21) Кран перепускной _ VVV.XX50.000 СБ.a3d
    • (v21) Кран перепускной _ VVV.XX50.000 СБ.cdw
    • (v21) Маховик _ VVVV.XX50.005.cdw
    • (v21) Маховик _ VVVV.XX50.005.m3d
    • (v21) Прокладка _ VVVV.XX50.007.cdw
    • (v21) Прокладка _ VVVV.XX50.007.m3d
    • (v21) Прокладка _ VVVV.XX50.011.cdw
    • (v21) Прокладка _ VVVV.XX50.011.m3d
    • (v21) Спецификация.cdw
    • (v21) Тарелка _ VVVV.XX50.008.cdw
    • (v21) Тарелка _ VVVV.XX50.008.m3d
    • (v21) Упор _ VVVV.XX50.009.cdw
    • (v21) Упор _ VVVV.XX50.009.m3d
    • (v21) Шток _ VVVV.XX50.004.cdw
    • (v21) Шток _ VVVV.XX50.004.m3d
    • Инженерная графика ОГУ.pdf
