Перепускной клапан

Предназначен для регулировки давления в системе путём перепуска или слива излишнего объема рабочей среды (газообразной или жидкостной) в другой контур.
Присоединение - резьбовое 1/2" ГОСТ 6111-52
Проходное сечение - Dy 10
Рабочее давление - PN 16MPa

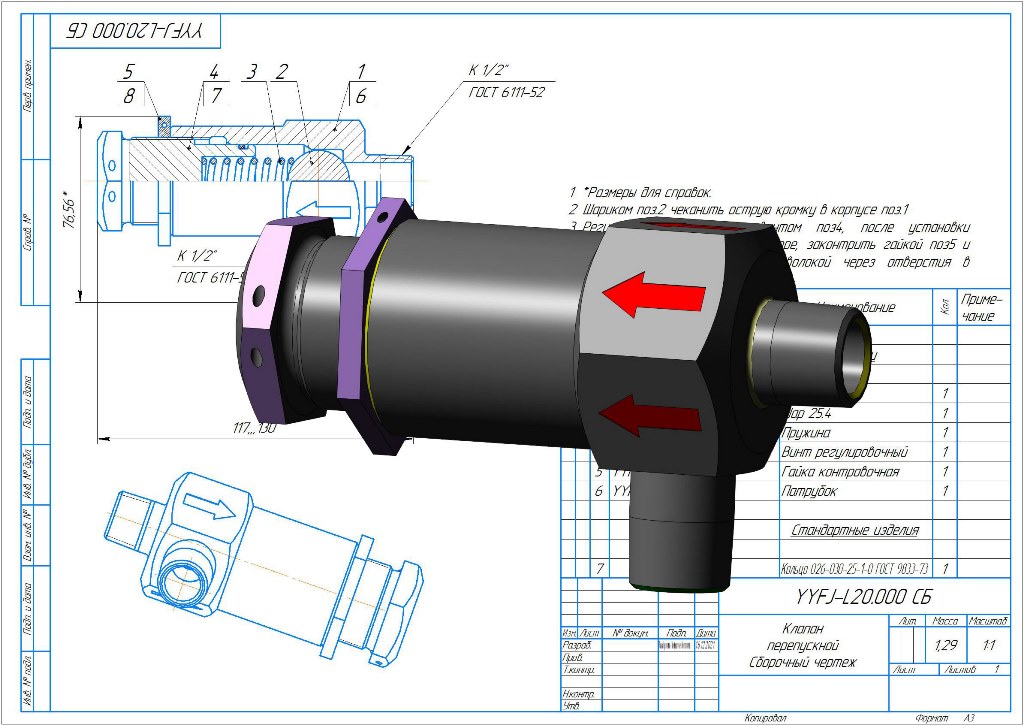

Состав: 3д модель , деталировка ,сборочный чертеж со спецификацией, рабочие чертежи

Софт: КОМПАС-3D 16,1

Файлы:
клапан/
клапан/Винт регулировочный _ CSF800.10.004.cdw
клапан/Патрубок _ YYFJ-L20.006.cdw
клапан/Пружина _ YYFJ-L20.003.m3d
клапан/Клапан перепускной _ YYFJ-L20 СБ.a3d
клапан/Гайка контровочная _ YYFJ-L20.005.m3d
клапан/Корпус _ CSF800.10.001.cdw
клапан/Клапан перепускной Сборочный чертеж _ CSF800.10.000 СБ.cdw
клапан/Патрубок _ YYFJ-L20.006.m3d
клапан/Гайка контровочная _ CSF800.10.005.cdw
клапан/Шар _ YYFJ-L20.002.m3d
клапан/Клапан перепускной _ YYFJ-L20 СБ.jpg
клапан/Винт регулировочный _ YYFJ-L20.004.cdw
клапан/Винт регулировочный _ YYFJ-L20.004.m3d
клапан/Корпус _ YYFJ-L20.001.m3d
клапан/Пружина.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
