Кран пробковый ЧМ.06.02.00.00

ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра самолето- и вертолетостроения
Практическая работа по дисциплине «Инженерная графика»
Тема: «Построение 3D-модели по чертежу»
Воронеж 2023

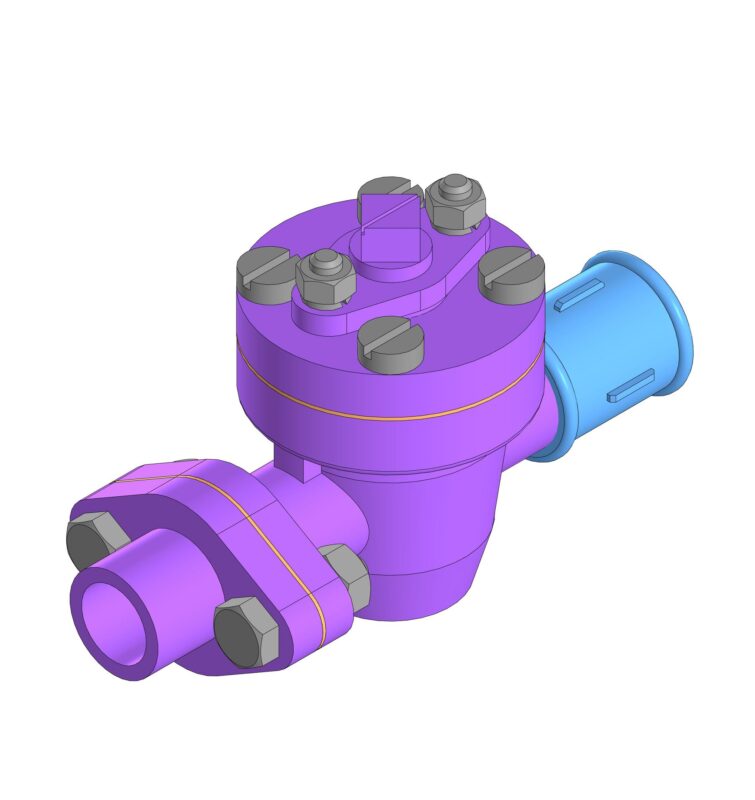

В данной работе была построена 3D-модель пробкового крана.

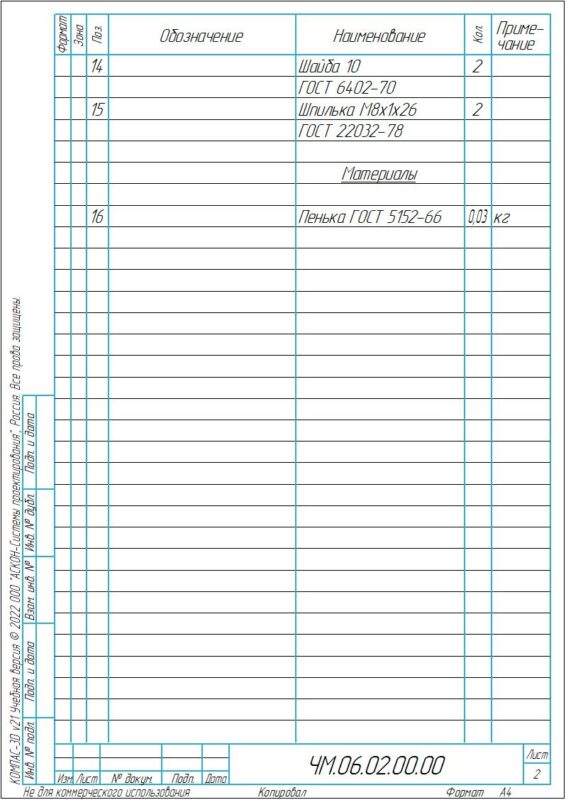

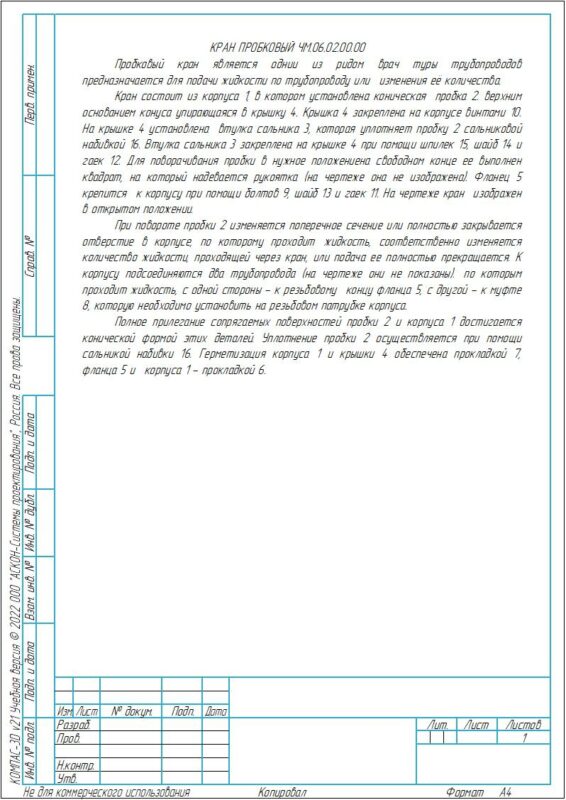

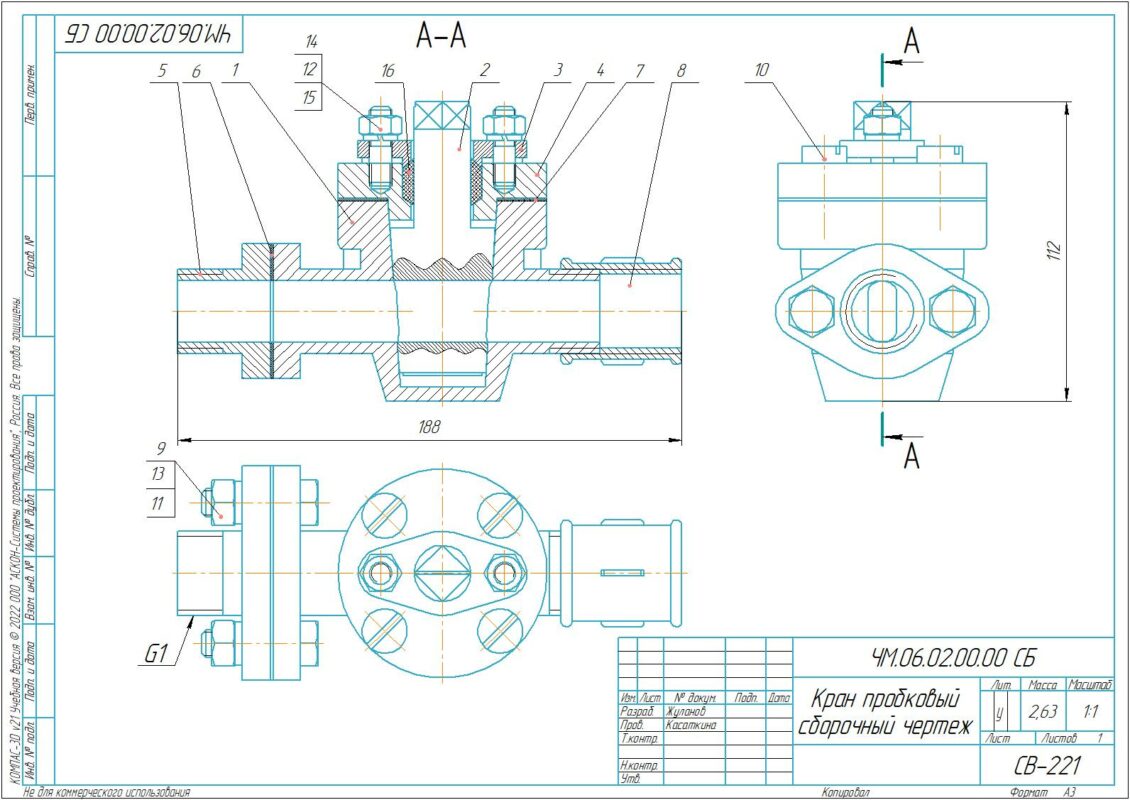

Работа содержит чертеж крана, описание и сборку.

Работа выдана не из альбома заданий и не имеет номер варианта. Выдана была на бумаге чертежом, который был перебит в цифру, а дальше с была сделана 3D-модель.

Кран состоит из корпуса 1, в котором установлена коническая пробка 2. верхним основанием конуса упирающаяся в крышку 4. Крышка 4 закреплена на корпусе винтами 10. На крышке 4 установлена втулка сальника 3, которая уплотняет пробку 2 сальниковой набивкой 16. Втулка сальника 3 закреплена на крышке 4 при помощи шпилек 15, шайб 14 и гаек 12. Для поворачивания пробки в нужное положениена свободном конце ее выполнен квадрат, на который надевается рукоятка (на чертеже она не изображена). Фланец 5 крепится к корпусу при помощи болтов 9, шайб 13 и гаек 11. На чертеже кран изображен в открытом положении. При повороте пробки 2 изменяется поперечное сечение или полностью закрывается отверстие в корпусе, по которому проходит жидкость, соответственно изменяется количество жидкости, проходящей через кран, или подача ее полностью прекращается. К корпусу подсоединяются два трубопровода (на чертеже они не показаны). по которым проходит жидкость, с одной стороны - к резьбовому концу фланца 5, с другой - к муфте 8, которую необходимо установить на резьбовом патрубке корпуса. Полное прилегание сопрягаемых поверхностей пробки 2 и корпуса 1 достигается конической формой этих деталей. Уплотнение пробки 2 осуществляется при помощи сальникой набивки 16. Герметизация корпуса 1 и крышки 4 обеспечена прокладкой 7, фланца 5 и корпуса 1 - прокладкой 6.
