Кран проходной

Волжский политехнический институт (филиал) ВолгГТУ
Кафедра ФАМ
Семестровая работа по комп. графике вариант № 13 ,2023г
Пособие Н. А. СТОРЧАК, А. В. СИНЬКОВ, Т. А. ИЛЬИНА

Пробковый кран является одним из видов арматуры трубопроводов и
предназначается для подачи жидкости по трубопроводу или для изменения
ее количества.

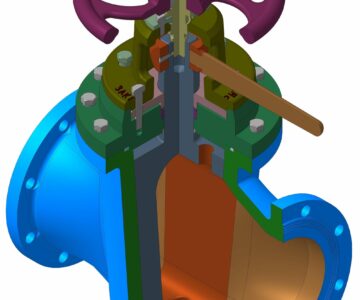

Кран состоит из корпуса 1, в котором установлена коническая
пробка 2, верхним основанием конуса упирающаяся через шайбу 3 и
уплотнительный материал 8 (шнур асбестовый ШАОН-3 ГОСТ1779-72) в
крышку нажимную 4. Крышка закреплена на корпусе шпильками М8-6g
ГОСТ 22032-76 (поз. 7) и гайками М8-6НГОСТ 5915-70 (поз. 6). Для
79
поворачивания пробки в нужное положение на свободном конце ее
выполнена призматическая поверхность с сечением квадрата, на который
надевается рукоятка 5. При повороте пробки 2 изменяется поперечное
сечение или полностью закрывается отверстие в корпусе, по которому
проходит жидкость. Соответственно изменяется количество жидкости,
проходящей через кран, или подача ее полностью прекращается. Полное
прилегание сопрягаемых поверхностей пробки 2 и корпуса 1 достигается
конической формой этих деталей.
