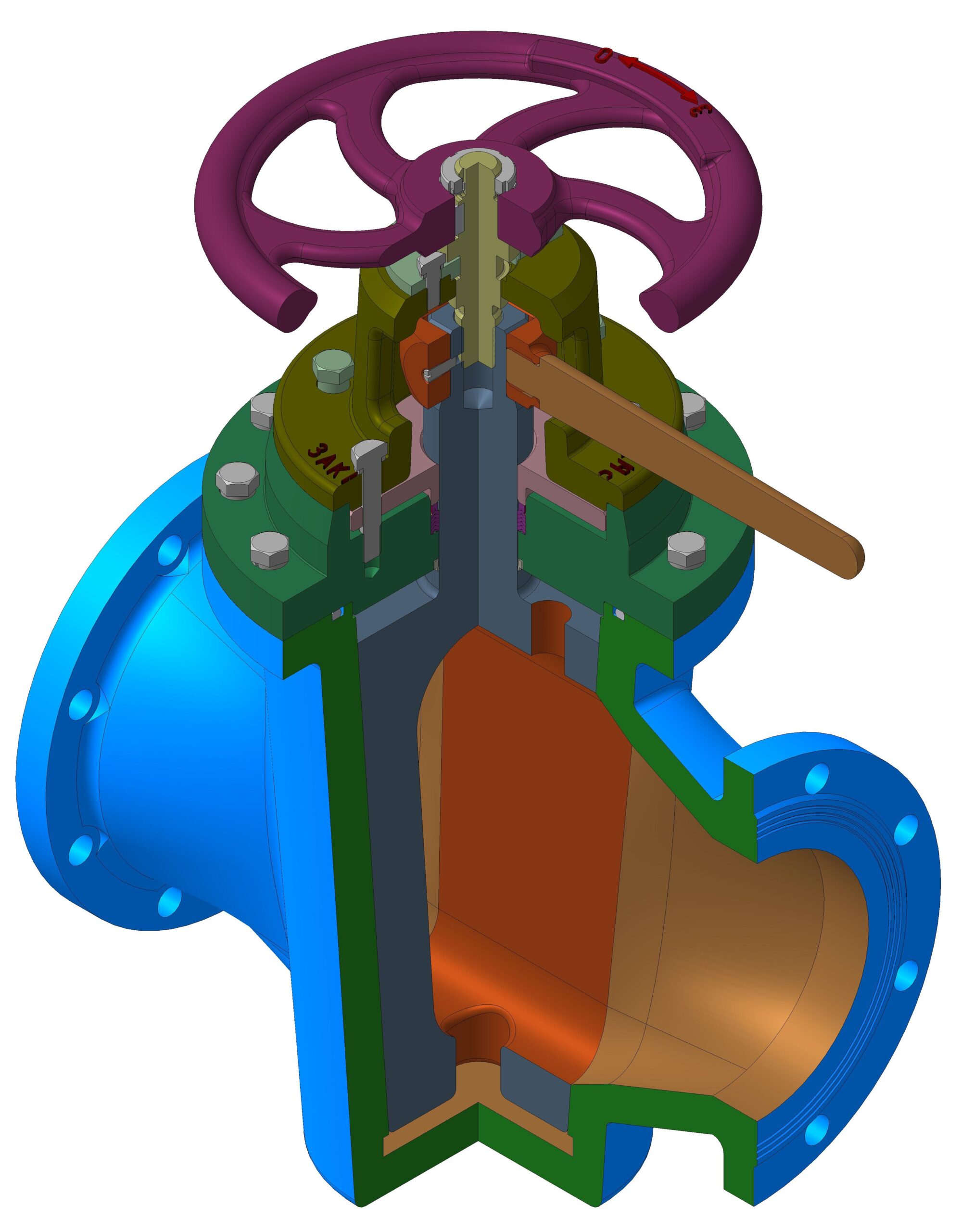

Кран пробковый проходной сальниковый Dу=200

Кран пробковый проходной сальниковый Dу=200

Техническая характеристика:
1. Кран пробковый проходной сальниковый предназначен для
предотвращения движения среды в трубопроводах в обратном
направлении.
2. Рабочая среда: жидкая, щелочная.
3. Направление подачи рабочей среды: любое
4. Максимальное давление: P=16 кгс/см (1,6 МПа).
5. Максимальная температура: T=100 C.
6. Номинальный диаметр трубопровода: D=200 мм.
7. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80 (исполнение 1, ряд 2)
8. Корпус и пробка изготовлены из чугуна.
9. Может уславливаться в любом рабочем положении.
10. Открытие (закрытие) крана производится после подъема пробки,
поворотом рукоятки против (по) часовой стрелки на 90 до упора.
Установка рукоятки параллельно проходному каналу в пробке
соответствует полному открытию, перпендикулярно - закрытию.
11. Подъем пробки осуществляется путем вращения маховика в сторону
открытия ("О") против часовой стрелки.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
Кран пробковый проходной сальниковый Dу=200/
Кран пробковый проходной сальниковый Dу=200/1 Корпус.m3d
Кран пробковый проходной сальниковый Dу=200/8 Ось.m3d
Кран пробковый проходной сальниковый Dу=200/13 Винт поджимной.m3d
Кран пробковый проходной сальниковый Dу=200/4 Колпак.m3d
Кран пробковый проходной сальниковый Dу=200/3 Крышка.m3d
Кран пробковый проходной сальниковый Dу=200/5 Втулка сальниковая.m3d
Кран пробковый проходной сальниковый Dу=200/10 Маховик.m3d
Кран пробковый проходной сальниковый Dу=200/6 Бонка.m3d
Кран пробковый проходной сальниковый Dу=200/12 Грязесъемник К07-070.m3d
Кран пробковый проходной сальниковый Dу=200/7 Рукоятка.m3d
Кран пробковый проходной сальниковый Dу=200/9 Шайба.m3d
Кран пробковый проходной сальниковый Dу=200/Кран пробковый проходной сальниковый Dу=200.a3d
Кран пробковый проходной сальниковый Dу=200/2 Пробка.m3d
Кран пробковый проходной сальниковый Dу=200/11 Уплотнение штоковое К01-070.m3d
