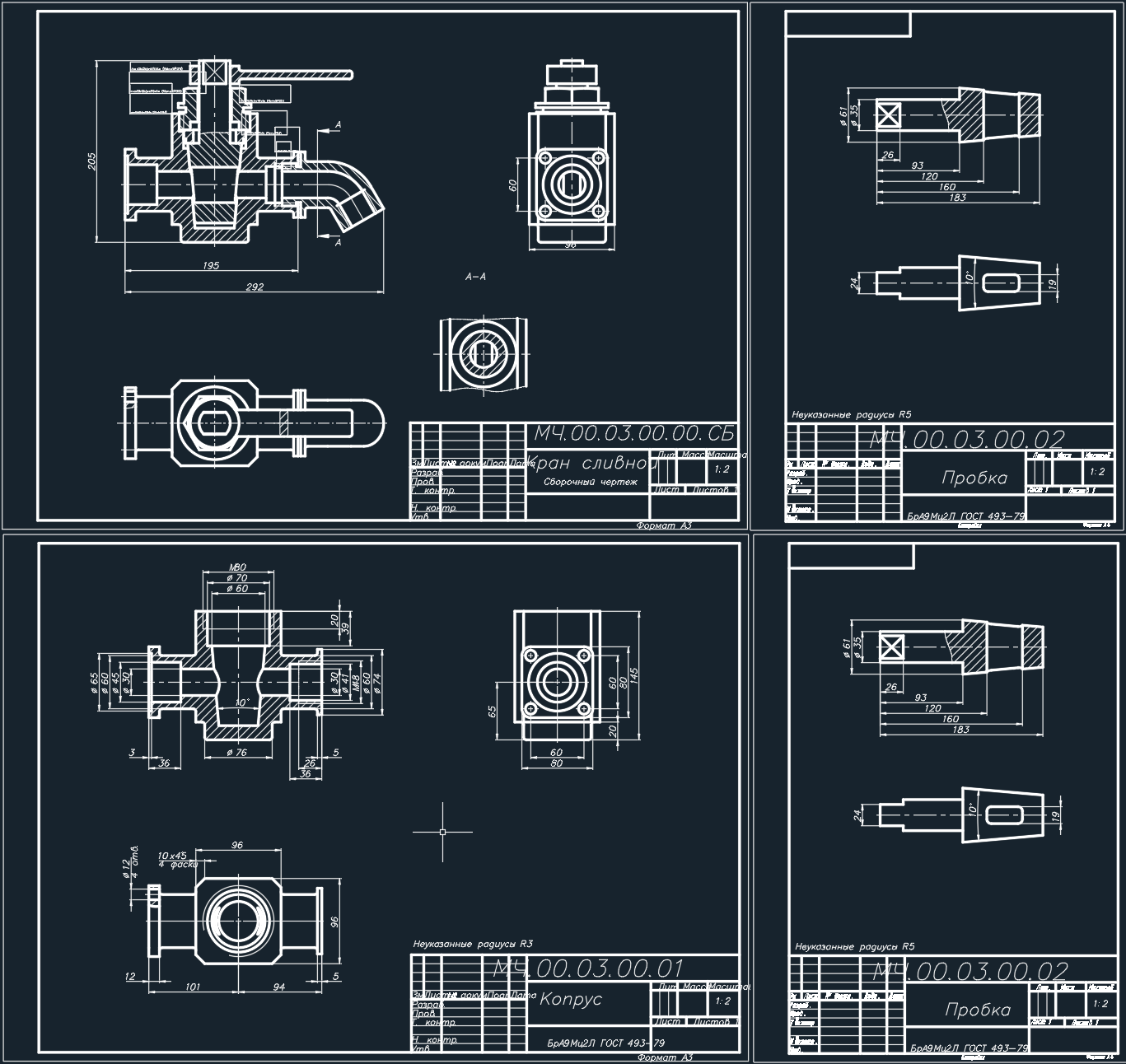

Чертеж Кран сливной МЧ00.03 в AutoCAD

Сибирский государственный индустриальный университет
Кафедра горных работ и геосистем
Практическая работа по дисциплине "Инженерная графика и начертательная геометрия"
Сборочный чертеж МЧ00.03 по атласу Боголюбова
Новокузнецк 2015

Здесь показывается деталирование сборочного чертежа крана МЧ00.03. В проекте содержится 8 чертежей и спецификация. Изначально делалось в Bricscad 15, DXF откроется везде и в Autocad и в КОМПАС.

Боголюбов Кран МЧ00.03 сливной

Поделиться:

Автор

Сергей Копанев

Дата

18.12.2020

Язык

Русский

Состав

Сборочный чертеж (СБ), Спецификация, Деталировка (Втулка, Рукоятка, Пробка, Крышка, Колено, Корпус)

Софт

AutoCAD 2013 Как открыть?

Содержимое архива

МЧ.00.03.00.05.DXF
МЧ.00.03.00.02.DXF
МЧ.00.03.00.04.DXF
МЧ.00.03.00.00 СП.DXF
МЧ.00.03.00.01.DXF
МЧ.00.03.00.03.DXF
МЧ.00.03.00.00.СБ-A2.DXF
МЧ.00.03.00.00.СБ-A3.DXF
МЧ.00.03.00.06.DXF

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
