Кран воздушный с двух сторон штуцер

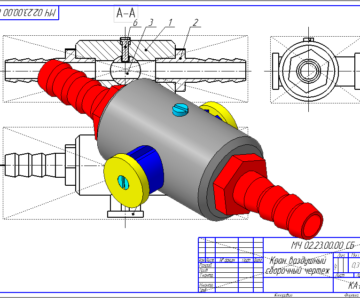

МЧ.08.00.00СБ. Кран воздушный ) служит для открытия и закрытия воздушного потока в магистрали. В корпус 1 вворачиваются с двух сторон штуцер 2 для подсоединения с гибкими шлангами воздушной магистрали. В корпус 1 вставляется ползун 3, который имеет смещенное отверстие, и паз во взаимодействии с винтом 5 предотвращает перемещение ползуна 3 вокруг оси. Во избежание выпадения ползуна 3 из корпуса 1 с двух сторон ставятся шайбы 4, которые крепятся винтами 6.

Взято из - методические указания с дисциплины " Автоматизированное проектирование в строительстве и машиностроении"

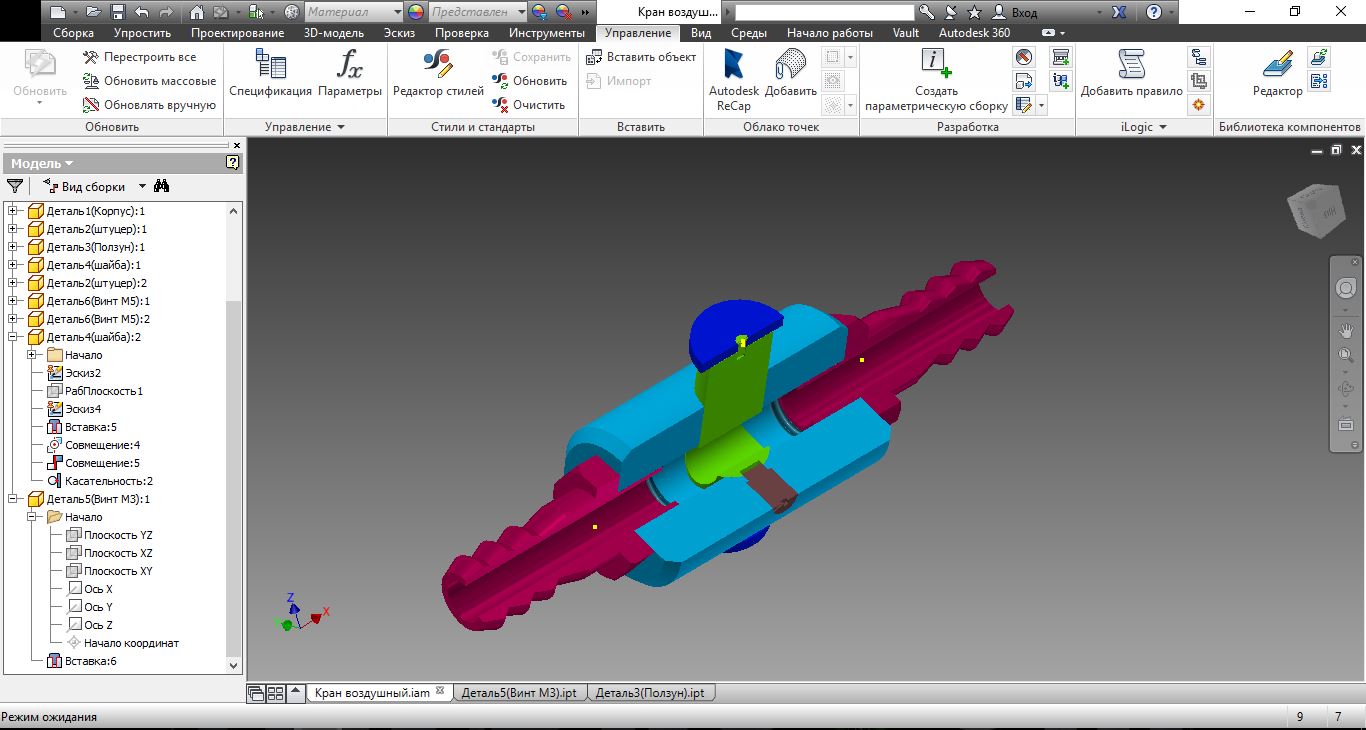

Состав: 3D Сборка, Модель и 6 отдельных деталей Язык документа

Софт: Autodesk Inventor 15

Сайт: www

Файлы:
Кран воздушный(Inventor)/
Кран воздушный(Inventor)/OldVersions/
Кран воздушный(Inventor)/OldVersions/Деталь5(Винт М3).0005.ipt
Кран воздушный(Inventor)/OldVersions/Кран воздушный.0006.iam
Кран воздушный(Inventor)/OldVersions/Деталь3(Ползун).0008.ipt
Кран воздушный(Inventor)/OldVersions/Деталь2(штуцер).0002.ipt
Кран воздушный(Inventor)/OldVersions/Деталь1(Корпус).0004.ipt
Кран воздушный(Inventor)/OldVersions/Деталь6(Винт М5).0001.ipt
Кран воздушный(Inventor)/OldVersions/Деталь4(шайба).0004.ipt
Кран воздушный(Inventor)/OldVersions/Сборка1.0001.iam
Кран воздушный(Inventor)/OldVersions/desktop.ini
Кран воздушный(Inventor)/Деталь4(шайба).ipt
Кран воздушный(Inventor)/Деталь1(Корпус).ipt
Кран воздушный(Inventor)/Деталь2(штуцер).ipt
Кран воздушный(Inventor)/Кран воздушный.iam
Кран воздушный(Inventor)/Деталь6(Винт М5).ipt
Кран воздушный(Inventor)/desktop.ini
Кран воздушный(Inventor)/Деталь3(Ползун).ipt
Кран воздушный(Inventor)/Деталь5(Винт М3).ipt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: starbuck
Дата: 2015-12-13
Просмотры: 10160
